1.前言

在國內許多玻璃廠的原料車間,都已基本實 現了玻璃原料的自動稱量配料。可是其中有的 廠家由于電子秤機械設備設計或安裝調整不當 等原因，出現了稱量精度不髙、配料不準確等問 題。這里面有一部分原因，是由于一個不為人們 所重視的電子秤上的小裝置所造成的，這個裝置 就是電子秤水平限位裝置。

電子秤水平限位裝置的結構設計不合理，制 造安裝有誤差或不注意日常的維護調整，都可能 影響到電子秤的稱量精度。有的廠家甚至認為 該裝置用處不大，在使用過程中將其拆除，這種 做法是非常錯誤的。本文就玻璃廠電子秤常用 的水平限位裝置的作用、種類及設計、安裝和使 用中所應注意的問題做一介紹，以提醒廣大玻璃 廠電子秤使用者的注意。

2.水平限位裝置的作用與形式

為了使電子秤在稱量時有一個穩定的狀態， 防止電子秤秤斗在稱量過程中發生水平方向的 移動，減小和消除電子秤稱重傳感器承受的水平 附加力，以保證電子秤有髙的稱量精度，必須要 在秤斗的四周與秤架之間安裝水平限位裝置。 水平限位裝置的主要作用是吸收橫向水平力，使 秤斗相對固定，使其免受外來力及力矩的干擾， 防止秤斗的橫向位移和擺動。還可以在秤斗受 到較大的橫向水平力時，保護傳感器不造成損 壞。

對水平限位裝置的要求是，既能限制秤斗水 平方向的位移和擺動，同時又要不影響它在垂直 方向的位移，不影響秤斗以及秤斗內原料的重力 向稱重傳感器的正確傳遞。由于秤斗在稱量加 料后要產生一個向下方向的位移,如果水平限位 裝置設計、安裝有問題，限制和影響了秤斗的向 下的位移，實際上就等于給秤斗施加了一個附加 力，使稱重傳感器得到的稱量值不真實，造成了 稱量結果的不準確，影響了稱量精度。所以說水 平限位裝置雖小,但對稱量精度的影響卻很大。

電子秤上所常用的水平限位裝置主要有拉 板式、拉桿式、橈性板式等形式。根據所稱原料 的多少和秤斗的大小可采用不同形式的水平限 位裝置。一般較大的電子秤可采用拉板式，中等 大小的電子樣可采用拉桿式，較小的電子秤可采用橈性板式^由于拉桿式水平限位裝置適用的 范圍比較廣、在玻璃廠使用的比較普遍，所以本 文重點介紹拉桿式水平限位裝置。

3.水平限位裝置的數量與位置

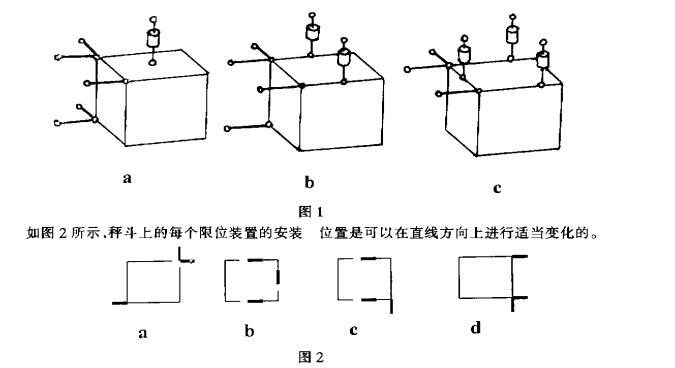

固定電子秤枰斗岍需要水平限位裝置的數 量取決于秤斗上所使用的傳感器的數量，與秤斗 在空間的自由度有關。要阻止電子秤秤斗在空間的運動和位移，就需要用限位裝置配合傳感器 對它的自由度進行約束和控制。使用不同數量 的傳感器時，相對應的限位裝置的數量如下： 使用一個傳感器時.需使用五個限位裝置。 使用二個傳感器時.需使用四個限位裝置。 使用三個傳感器時，需使用三個限位裝置。

玻璃廠原料電子秤秤斗的形狀一般都是倒 圓錐形或方形，通常使用三個稱重傳感器吊掛或 支撐秤斗，三個傳感器呈120°等分安裝，以使三 個傳感器盡量受力均勻。水平限位裝置也是三 個，一般都安裝在稱重傳感器的側面，與秤斗中 心和稱重傳感器中心的連線垂直，和秤斗成切線 方向。

4.水平限位裝置的結構與安裝

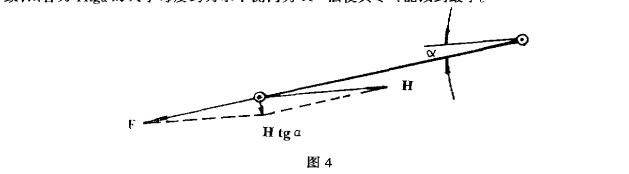

在一般情況下，拉桿式水平限位裝置在設計 時通常就將其設計成水平安裝狀態。當其安裝 不水平或秤斗加料后向下位移時，拉桿與水平出 現一夾角a.如果這時有水平側向力H作用在秤 斗上，拉捍式水平限位裝置的受力狀態如圖4所 示。水平側向力H與拉桿的反作用力F的合力 為Htga,該合力Htga與秤斗的向下位移方向一 致,該合力Htg?的大小每度約為水平側向力H法的1.7%。由此看來，盡管拉桿式水平限位裝置 限制了秤斗的水平位移和擺動，但是該合力 Htg?還是可能對稱量精度造成影響。所以在安 裝時也要盡可能地使拉桿式水平限位裝置處于 水平位置，使《小于± 1°,這樣可使水平側向力 H對稱量精度的影響減到最小3另外，最重要的 是要避免在秤斗上出現和作用水平側向力=由 于結構布置或其它外界原因不能避免，則應想辦法使其盡可能減到最小。

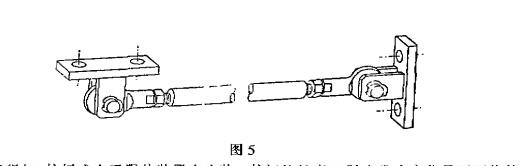

拉桿式水平限位裝置一般設計成兩端均為 鉸接式，使其在秤斗加料后向下位移時能夠繞軸 轉動。中間為嫖桿式，長度可以調節，以保證其 合適的松緊度。為避免安裝和使用時出現的偏 斜和對中問題，兩端的鉸支承至少有一端為可進 行萬向運動的結構，最好使用球形鉸支承。并且 兩端的鉸支承要轉動靈活，不能有任何卡勁現象。

鉸支承鉸軸的直徑d與螺桿的直徑M根據 其所承受的拉桿反怍用力F的大小來確定c在 玻璃廠原料電子秤上使用的拉桿式水平限位裝 置的欽軸直徑d —般為8tnm或10mm,燥桿直 徑M —般為M12或M14即可。

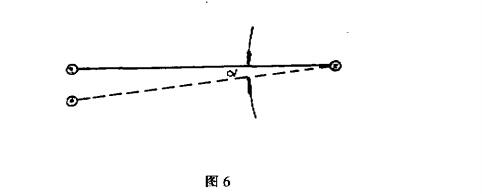

由上述得知，拉桿式水平限位裝置在安裝 時，應使其處于水平位置，但當稱量加料時秤斗 向下產生位移，這時安裝在秤斗一端的拉桿隨之 下移，拉桿與水平呈夾角^由圖6可以看出， 拉桿的長度L這時也應隨之發生變化，如拉桿 的長度L不發生變化，拉桿則可能對秤斗的向 下位移造成限制，影響到電子秤的稱量精度。但 拉桿的長度L隨之發生變化是不可能的，這時 只有靠拉扦兩端的鉸支承的間隙S來進行補償， 鉸支承的間隙S在設計時應考慮略大于L/cosa_ L0為避免鉸支承在轉動時出現撞擊現象，在保 證不影響秤斗豎向位移的情況下，鉸支承的間隙 要盡可能小，并且在安裝時間隙要調整均勻。

拉桿式水平限位置在安裝時，要注意保證其 與秤斗中心和稱重傳感器中心的連線垂直，并盡 可能使其處于保持水平狀態。長度與松緊度要 調整適當，過緊則限制秤斗在垂直方向的位移， 過松則不能抵抗水平力的作用，限制秤斗在水平 方向的位移和擺動，起不到限位的作用。水平限 位裝置的拉桿長度調整合適后，要將鎖緊螺母鎖 緊，以防止其長度在使用時發生變化。

5.結語

綜上所述，為保證電子秤高的稱童精度，電 子秤上的水平限位裝置在使用過程中必須注意 以下幾點：

（1）水平限位裝置是電子秤上不可缺少的部 件，在稱童過程中是必須使用和安裝的。

（2）水平限位裝置在設計、制造時必須認其 加以重視，保證其合理的結構和制造精度。

（3）水平限位裝置必須注意正確安裝，并且 要定期檢査維護和調整，以保證其處于完好的使 用狀態。
