車輛識別是遠程計量的關鍵。韶鋼遠程物資計量系統應用RFID技術，通過讀寫器和電子標簽對汽車車輛進行識別， 成功實現車輛牌號的識別，為現場無人值守的遠程計量創造了條件。

0.引言

遠程物資計量目前得到廣泛的應用，遠程計量要解決 一個關鍵問題就是車輛的識別技術。識別技術目前有光符 號識別技術、語音識別技術、生物計量識別技術、IC卡技 術、條形碼技術、射頻識別技術（RFID，Radi。Frequency IDentification)等。RFID技術在車輛識別中取得比較成功的 應用。RFID技術又稱無線射頻識別，是一種通信技術，可 通過無線電訊號識別特定目標并讀寫相關數據，無需識別 系統與特定目標之間建立機械或光學接觸。

韶鋼遠程物資計量系統，將進出廠及中轉大型衡器集 中到控制大廳統一操作，現場無人值守。遠程計量系統涉 及運輸車輛管理、稱量委托計劃、遠程計量、遠程監控及 操作、物資簽收等多個環節。物資信息與稱量數據的匹配 過程中車輛的是信息承載體，可以利用車號的識別達到車 輛的識別。韶鋼軌道衡稱量系統使用鐵路系統RFID技術， 路局車車號識別比較成功，而汽車車牌號碼采用圖像識別 技術，識別率較低，因此韶鋼遠程計量系統改造項目擬采 用RFID技術對汽車車輛進行識別，實現了現場無人值守的 遠程計量。

1.RFID系統的組成

1.1射頻識別系統的結構框圖

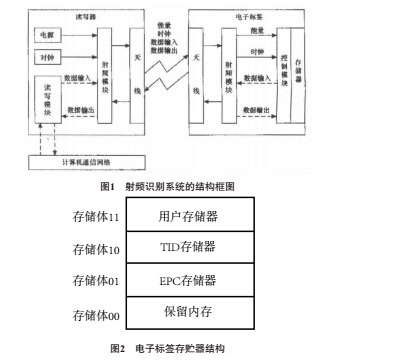

射頻識別系統通常由電子標簽、讀寫器、計算機通信 網絡三個部分組成，如圖1所示。

1.2電子標簽的存儲結構

電子標簽分為四個存貯體，每個存儲體可以由一個或 一個以上的存儲器字組成。其存貯邏輯圖如圖2所示。

從以上結構圖中可以看到，一個電子標簽的存貯器分 成四個存貯體：

存貯體0:保留內存（Reserver) 存貯體1:EPC存貯器 存貯體2:TID存貯器 存貯體3:用戶自定義存貯器。

對于四個存貯區，讀寫器提供的存貯命令都能支持讀 寫操作，但有些電子標簽在出廠時就設定為只讀，而不能由 用戶自行改寫。用戶通過讀寫器將相關數據存貯在空白電 子標簽中，通過讀取標簽存貯器的相關信息，或將某狀態 信息寫人到電子標簽中，獲得RFID系統的應用。

1.3汽車衡稱量系統組成

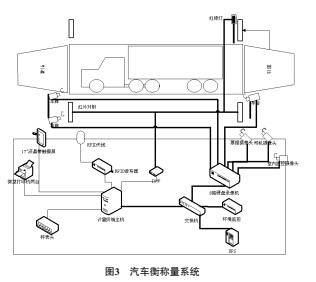

韶鋼遠程計量系統包括汽車衡稱量系統、軌道衡稱量 系統、鐵水衡稱量系統。如圖3所示，由操作終端、攝像 機、擴音器、硬盤錄像機、紅外線對射探測器、紅綠燈、 RFID讀寫設備、環境監控設備、交換機、UPS組成及配套 管理軟件組成。其中汽車衡車輛牌號識別系統主要由三個 部分組成：XC-RF850型讀寫器、XCTF-8500型電子標簽和 計算機。

XC-RF850型讀寫器集成一路圓極化天線或一路線極化 天線，可識讀496位的EPC數據區、112位的TID數據區及 64千位的用戶數據區，具有標簽數據過濾功能，可過濾重 復標簽數據，支持標簽信息附加時鐘信息，實時記錄標簽 讀取時間，具有IP65高防塵防水等級，適用于高濕或多塵 沙的惡劣作業環境。

XCTF-8500型電子標簽是防拆電子標簽，粘貼在汽車 玻璃時可以很好讀取信息，一旦將標簽從車輛擋風玻璃上 拆除，標簽立即失效，不能再使用，因此可以防止非法拆 除標簽。該標簽支持EPCglobal C1 Gen2協議與ISO18000-6C 標準，工作頻率為902MHz?928MHz，具有240位EPC碼、 64位TID碼、512位用戶數據區，可重復擦寫使用，內部采 用復合陶瓷基板，外殼采用PC工程塑料封裝，具有耐高 溫、性能穩定等特點。

2.遠程計量系統應用

2.1基本原理

XC-RF850型讀寫器采用微波反射調制技術實現遠距 離、無接觸方式識別并提取XCTF-8500型電子標簽內的數 據信息。由XC-RF850型及電子標簽構成數據收集系統，讀 寫器與電子標簽之間的通信為雙向通信方式，電子標簽將 會根據讀寫器發出的命令做出相應的響應。

2.2RFID裝置的安裝

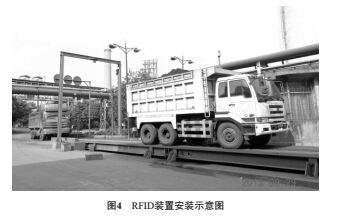

XC-RF850型讀寫器安裝在汽車引道6米高的門型架中 間，XCTF-8500型電子標簽粘貼在汽車前檔風玻璃。讀寫 器通過線路與計算機連接，可以是RS-232、RS-485或以太 網接口。如圖4所示。

當汽車上稱臺引道時，車輛駛入天線通信區，天線以 微波通訊的方式與電子標簽進行數據交換，從電子標簽上 讀取車輛的相關信息，將信息傳送到計算機，計算機獲取 車號信息后，即按照遠程計量系統相關功能進行下一步的 操作。

2.3汽車稱量流程

①綠信號燈亮，稱重車輛進入車道，車輛進入稱臺 后；紅信號燈亮，禁止下一車輛進入車道。

②車輛經過門型架時，讀寫器讀取電子標簽的數據后 將信息上傳到主機數據庫。

③稱量監控大廳當班操作人員顯示屏上該車輛稱量委 托計劃信息自動調出來，稱量人員根據該信息結合視頻監 控進行核對。

④車輛上衡稱重，顯示屏顯示稱重的重量信息，同時 抓拍圖象信息。

⑤如有需要稱量人員與司乘人員進行信息交互。

⑥合規性稱量操作完畢，數據保存并傳送。

⑦稱重完畢車輛下衡，亮綠燈，允許下一輛車駛入。

2.4RFID車輛識別的特點

①車號識別可靠性高，識別率99%以上，惡劣天氣環 境不影響使用。

②標簽內數據可加密，電子標簽（電子車牌）難以偽 造或復制，能夠減少作弊現象。

③車輛電子標簽可以采用無源標簽，有較長的使用壽 命，不需要維護。

④電子標簽讀寫速度快，為毫秒級別，因此可實現快 速稱重，提高了稱重的效率，降低了排隊過衡的情況。

⑤由于電子標簽采取了自動讀取數據的方式，車輛的 識別均由計算機自動控制，免除了人工干預，記錄數據自 動保存和記錄，可以減少堵塞人為操作漏洞。

⑥車輛自動識別，實現了遠程計量，稱量任務可以自 動分配，較少操作人員作弊的可能。

2.5電子標簽的選擇

對于物流系統中車輛的管理，采用只可讀的電子標簽 基本可以滿足要求，本項目采用XCTF-8500電子標簽屬于 可擦寫型標簽，因此成本偏高，建議實際使用中根據需求 進行選擇。

3.結束語

韶鋼遠程計量系統采用RFID技術，實現車號自動識別 和物資遠程計量，車號識別正確率可以達到99%以上，比 起原來使用車牌圖像識別技術可靠性和識別率大大提升， 為遠程集中稱量，提高勞動生產率，防止稱量環節作弊， 起到重要的作用。
