在港口生產過程中，通常采用地磅對貨物進行稱重的方法作為生產計量的依據，計算機衡重管理系統是為進一步提高稱重數據的準確性、操作流 程的規范化、提高工作效率，堵塞各種管理漏洞。

0.引言

港口是陸地與水上貨物運輸的主要集散地。按國際慣例，港口的貨物 裝、卸船都要進行計量，稱重計量是其中的重要一部分。在港口生產過程 中，通常采用地磅對貨物進行稱重的方法作為生產計量的依據。而計算 機衡重管理系統是為了進一步提高稱重數據的準確性、操作流程的規范 化、提高工作效率，堵塞各種管理漏洞。

1.國內外現狀

傳統的管理模式為：當車輛到達時停車進行稱重，讀取稱重儀表數 據，然后人工將這些數據輸入電腦，進行計量。整個過程既耗時，又加重 了操作人員的工作強度。由于稱重的過程完全是操作人員的手工操作，這 樣可能出現管理漏洞，稱重是否準確關系到企業的直接經濟利益，因此需 要進一步提高稱重數據的準確性、操作流程的規范化、提高工作效率、堵 塞各種管理漏洞。

國內外對電子衡器的研究方興未艾。在貨物裝載過程中，由于箕斗沒 有安裝稱重系統，箕斗中的貨物裝多或裝少無法知道。如果裝多了，造成 箕斗超負荷運行，加快鋼絲繩磨損老化，時常有掉罐，出現罐毀人亡事 故。稱重傳感器已成為過程控制中的一種必需的裝置。目前，稱重傳感器 幾乎應用到了所有的稱重領域。電子汽車衡具有結構簡單、安裝方便、集 成化程度高、長期工作穩定性好等特點，廣泛應用于各類工礦企業。而電 子稱重數據處理與管理自動化技術、網絡化技術相結合已成為衡器技術進 步的一次飛躍。地磅系統涉及了計算機通訊技術、數據庫技術、計 算機網絡技術，甚至微波射頻識別技術等技術領域，可顯示毛重、皮重、 凈重、過磅日期、時間、流水號等信息，可以長期儲存各車次數據。

為了提高電子衡器的使用與計量管理水平，推動電子稱重計量在使用 領域方面的技術進步，需要開發一套計算機衡重管理系統。

2.系統架構介紹

本文以港口地磅計量業務為參照，通過對港口地磅系統的業務需 求進行分析，利用現有計算機網絡，從架構設計開始，完成了地磅計量 系統的需求分析、系統設計和部分實現。

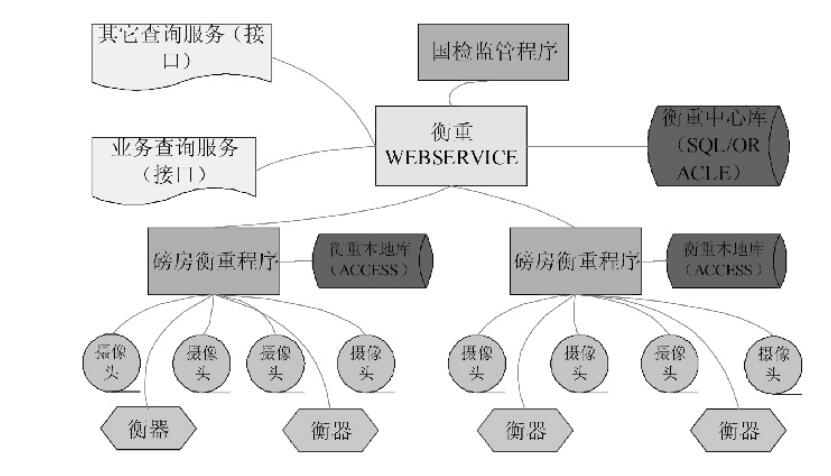

軟件適用于一機一衡、一機多衡、多機多衡等模式。軟件使用最新的 Web Service技術，并且可以支持大型數據庫MS SQL Server和Oracle。系 統總體架構如下圖所示：

根據現場衡重業務的需求情況和國檢監管的要求，本著力求功能完 善、操作簡便、規范標準的原則，我們建立了相配套的衡重管理系統，包 括：磅房衡重系統和國檢監管系統。客戶端通過Web Service組件訪問中 心數據庫，同時Web Service組件提供接口給企業業務系統及其它查詢服 務。增加了衡重本地數據庫以支持斷網模式。

整個系統基于標準的3層分布式架構體系，對系統有效的進行了表現 層（USL)、業務邏輯層（BLL)和數據訪問層（DAL)的分離。客戶端程 序不直接存取數據庫，而是通過中間層組件與數據庫服務器交互。

數據層：部署高端的數據庫服務器，對衡重系統內的所有數據進行保 存和管理，

可以應用在SqlServer2000企業級數據庫系統或Oracle 10G數 據庫系統之上。

中間層：部署應用業務對象服務器，組件服務器和Web服務器，提供 包括Web service和HTTP等多種標準服務。中間層需要提供網絡通訊、安 全認證、事務處理、負載平衡等多種企業級服務。如果邏輯層相當強大和 完善，無論表現層如何定義和更改，邏輯層都能完善地提供服務。

客戶層：客戶端采用WINTORM方式，調用中間層提供的不同服務完成 對用戶的請求接受，以及數據的返回。

3.系統功能設計

針對港口計量工作的特殊性，本文需要重點解決“高效、準確、安 全”等問題。整個系統應滿足：操作簡便，效率較高，數據準確，同時能 夠有效防止作弊，并且較好地處理因網絡斷線時阻礙正常工作等問題。對 于過磅數據管理中心而言，要能夠方便控制，實時收集過磅數據，為其他 部門提供高效的數據服務，能夠將過磅數據隨時可以上傳、下載及備份、 恢復等操作，并且盡量不影響磅房的正常工作。

采用成熟先進的C/S模式構架，可以方便地實現數據共享。

各磅房的數據統一存儲在中央服務器上，通過以太網進行數據存取，

一次稱重過程可以不同的磅房完成，這樣可以有效緩解和均衡各磅房的工 作壓力，提高稱重的效率。

當數據庫服務器和客戶端應用軟件安裝在同一臺計算機上時，就可以 將系統作為單機版使用。

采用這種構架，還可以實現管理層對衡重信息的實時監控，網絡上其 他計算機，只需在本機上安裝監管客戶端軟件并且得到稱重系統的訪問授 權，就可以直接訪問到稱重系統的數據。

采用Web Service技術，軟件架構更加靈活，極大地的增強了其開 放性。

每一個Web Services的產品，都有豐富的工具，能夠根據Web Services的定義（如WSDL文件）方便地生成客戶端的程序；能夠將一般的 服務程序，很容易就包裝成Web Services服務。通過web調用，Web Service可以執行從簡單的請求到復雜業務處理的任何功能。一旦部署以 后，其他Web Service應用程序可以發現并調用它部署的服務。Web Service是一種應用程序，它可以使用標準的互聯網協議，像超文本傳輸 協議（HTTP)和XML，將功能綱領性地體現在互聯網和企業內部網上。它 的特點是其開放性，跨平臺性，開放性正是Web services的基礎。

與數據庫交互都是通過Web Service實現的，基于Web Service自身的 特點，就向業務查詢和國檢監管等應用提供了接口，通過這些接口也就實現了數據的共享，同時也保證了數據的安全性。

支持聯網/斷網工作模式。

在生產過程中，網絡的突然中斷經常會影響整個業務的順利進行，為 了最大限度的降低網絡中斷對衡重業務的影響，我們設計了兩種工作模 式。在聯網模式下，衡重數據正常保存到服務器上，同時復制一份數據到 本機。斷網后通過斷網向導切換到本地數據庫，這時需要確定某個委托由 哪個磅房最后稱重，則分配給此磅房繼續稱重。“切換聯網”則是把斷網 模式下本機保存的數據上傳導服務器。

監控圖像與過磅單據科學集成，防止稱重作弊。

監控系統與過磅軟件科學集成，采用兩畫面監控，在磅前、磅后各安 裝攝象頭。在保存重車數據同時，抓拍兩幅圖片，實時記錄當時的情況， 記錄進出車輛的車牌號、重量信息、時間信息等，并寫入主機數據庫。通 過計算機網絡，主機可以實時傳輸數據到監控計算機，監控計算機可以調 用主機數據庫中數據。一條衡重記錄對應4張圖片，全面監控了稱重過 程，有效防止了司磅人員作弊。

數據安全、可靠、快速。

系統采用大型數據庫（MicroSoft SQL Server或Oracle)做為數據平 臺進行數據管理，可以避免傳統桌面數據產生的數據損壞、丟失等問題， 該平臺是專門為面向企業級應用而設計的，可以支持成千上萬的用戶同時 訪問，還具有快速訪問的特點。

稱重方式靈活，可以自行定義不同的稱重方式。

按照實際過磅流程設計，符合操作習慣，充分考慮實際工作需求。 如：一車一回皮，多車一回皮，批量回皮等方式，從而滿足不同的需求。

操作簡便，有效提高司磅員的工作效率。

系統的每一步操作都進行了最優化的設計，盡可能地減少了操作的的 按鍵次數，有效地減輕司磅員的工作量。系統具有寄存的功能，對于一些 長期運輸同一種貨物的車輛，可以寄存其空車數據，司磅員只需輸入車號 就可以完成。

提供標準數據格式轉換功能。

可以將數據輸出為Excel、PDF等格式，供用戶進行擴展應用。

隨時配接任何稱重儀表。

本系統是一個通用型軟件，支持市面上常見的汽車衡稱重顯示儀表 (包括托利多、耀華、金鐘等）的通訊格式，并可隨時不斷添加。還可以 即時為客戶添加、修改任何特殊或不常見的稱重顯示控制器的通訊格式， 用戶只要通過軟件菜單中的磅秤設置進行簡單的通訊參數設置即可連接上 述的任何稱重顯示儀表，不用再擔心更換儀表后稱重儀表和電腦連接通訊 的問題。

強制手工標志、修改日志等多項措施防止操作作弊。

在進行稱重操作時重量顯示窗同步接收顯示稱重儀表的重量數值，正 常操作時重量數據只能從稱重儀表直接采集而禁止進行手工輸入。系統增 加了單獨的人工調整界面，任何手工輸入重量或手工修改重量的操作，系 統都會在稱重記錄中打上特定的手工輸入標志，同時系統會保存相應得修 改日志，記錄修改的時間、人員、數據變更等信息。系統單獨保存了稱重 的原始數據，并且對用戶是不可見的，通過特殊的手段可以查看原始數據 達到監管的目的。通過以上幾個措施特別是稱重記錄中強制的手工輸入標 識，滿足了基本的防作弊稱重管理軟件的要求。

可以方便的對客戶的其他要求進行定制開發。

我們可以根據客戶的要求，提供不同功能模塊的定制開發。如：車輛 動態統計。

4.結束語

以上港口地磅計算機稱量管理系統方案已于實際使用中，取得了很 好的效果。系統可快速、準確計量，并可根據需要形成各種統計報表，實 現了數據的標準化管理，管理工作質量大大提高，符合企業現代化管理的 要求。同時，減輕了工作人員的勞動強度，提高了工作效率和經濟效益。
