介紹了地磅稱重儀表XK3190 —A9、A9+的工作原理與維修方法，以及在使用 中出現問題的處理方法。

目前，市場上使用的地磅稱重顯示器許 多都是XK3190 — A9系列，現就XK3190 — A9稱重顯示器在現場使用中出現的異 常現象和稱重儀表損壞后的維修做一個詳細的分析 并介紹相應的解決方法。

1.使用中出現問題的解決方法

1. 1 使用中出現ERR 28

儀表出現該錯誤的提示，表示儀表當前的曰期 小于儀表曾經打印過的日期。處理辦法如下：在非標 定狀態（標定開關處于斷開的位置）下，按“功能”鍵， 儀表顯示SUER 0，按“1”按“輸人”，然后把時間和 口期重新設置一遍?再執行打印程序后恢復正常。

1. 2 使用中出現ERR 19

稱重顯示器出現該錯誤提示.表示零、負稱量或 不穩時不能打印。首先要保證物體上磅前秤臺處在 零位顯示狀態，物體上磅后重量為正且穩定指示燈 亮以后再按打印鍵，如梁這兩點都已經做到，儀表仍 顯爾ERR 19，則需要更換稱重儀表的儲存芯片。

1. 3 使用中出現稱重數據不穩定

在地磅正常使用中出現稱重數據不穩定的現 象，主要有兩方面的原因：①交流供電的接地線帶 屯；@有器件損壞，判斷方法如下：拔掉稱重顯示器 的所有外接連線（傳感器線除外）?如打印機連線，計 箅機連線和大屏幕連線等。單獨看稱重顯示器的數 據是否穩定。（如果有專用檢測稱重顯示器的模擬 器，可以直接接在稱重顯示器上面來判斷）否則就是 器件損壞引起。

2.稱重顯示器的工作原理

稱重顯示器大致可以分為4大部分：①電源部 分；②AD轉換部分；③單片機電路部分；④顯示部 分。

電源部分主要給稱重顯示器和傳感器提供能 源，使之能夠正常的工作，必須保證電源電壓的穩 定，在允許負載的前提下保證有充足的電流。

AD轉換部分的功能主要是把傳感器的模擬信 號（mv)轉換成數字部分能夠接收的數字信號?它是 影響稱重顯示器性能最關鍵的部分，也是稱重顯示 器顯示數據是否穩定的關鍵。

數字部分的主要功能是把AD轉換部分送來的數字信號進行處理，再把結果送到顯示部分進行顯 示，還有一些擴展功能如打印數據，向計算機發送稱 重數據，和驅動外接大屏幕等?該部分是稱重顯示器 的心臟部分。

顯示部分的功能主要是將稱重數據和稱重顯示 器操作的功能提示直觀的顯示出來，還有錯誤提示 的代碼，以方便我們的判斷是哪方面出了問題。

XK3190 —A9稱重 顯示器的維修方法

稱重顯示器出現的故障現象大致可分為：電源 故障、AD部分故障、數字部分故障、顯示部分故障。 在進行稱重儀表維修之前首先要了解以下要

求。

3. 1 熟悉儀表的原理和電路構成

它是儀表故障分析和排除的蕋礎，了解原理，知 道電路構成才能最快、最有的性的進行故障的分 析和排除。稱重儀表的菡本構成均由A/D轉換（常 說的模擬電路）部分，單片機系統電路，顯樂鍵盤接 口，其他功能電路，如通訊、打印、模擬量輸出、控制 知丨J出-等。

3. 2 正確判斷故障原因

稱重系統以汽車衡為例：冇傳感器，接線盒，稱 重儀表，打印機.大屏蒂，計算機通訊組成，無論哪個 設備出現故障都會集中反映在稱重儀表上u例女P傳 感器出現故障會令儀表顯示“A/D故障”的信息提 示，而儀表A/D出故障也會在儀表上顯示“A/D故 障”信息?所以，故障分析的第一步應判斷是儀表故 障還是系統設備故障。

3.3 規范操作

在檢修操作時，嚴禁帶電插拔傳感器，打印機通 訊電纜等外設；嚴禁帶電拆裝儀表，電路中其:他的組 成部件，比如顯示板，A / D，電子元件等。

3. 4 在判斷稱重儀表出現故障時一般可用以下四 個方法

①儀表故障分析提尕法：即根據儀表顯示出的 出錯信息分析故障原因；②儀表故障顯示分析法：即 根據故障導致異常的儀表數據或工作狀態顯示分析 故障替代法：即：使用確認是無故障的器件或儀 表部件來替換對應的可疑器件；④拔去其他的外接

設備，看儀表是否存在故障來分析原因。

3. 4.1 電源部分故障的檢修方法。電源部分包括交 流電源、直流電源、整流穩壓和充電電路。它們是儀 表運轉的能量源泉，因此，排故也應先從電源下手? 要先看電源有無。電源部分故障一般分為工作電源 故障和直流電源電路故障。工作電源故障包括數字 電源故障，A/D模擬部分電源故障以及變壓器輸出 故障和開關故障等。

3. 4. 2 直流電源電路故障。主要是直流啟動和欠壓 監測電路故障。

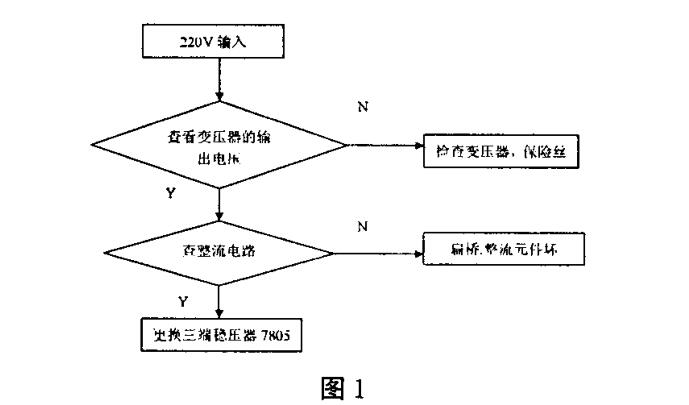

3.4.3 工作電源故障。檢修時可分為以下三步：① 變壓器輸出電壓是否正常，檢測變壓器次極輸出有 無電壓，無則看變壓器是否被燒壞，保險絲是否被賠 斷。②整流電路故障：檢測1N4004. 1N5404組成的 整流橋或扁橋是否損壞。③穩壓電路，穩壓電路主要 供給數字部分和A/D部分。A9 —般采用78系列， 7805是輸出5V電壓，通常是供給數字部分，7808、 7815等供給A/D部分，檢查是否輸出為正常電壓。 ④直流電源電路故障：檢測繼電器是否良好和繼電 器驅動三極管（9013)是否損壞。⑤欠壓檢測電路故 障：檢測比較器LM324是否損壞，注意LM324輸出 不正常時，還應檢查相關的電阻是否有斷路、短路等 問題。電源部分的檢修方框圖如圖1所示。

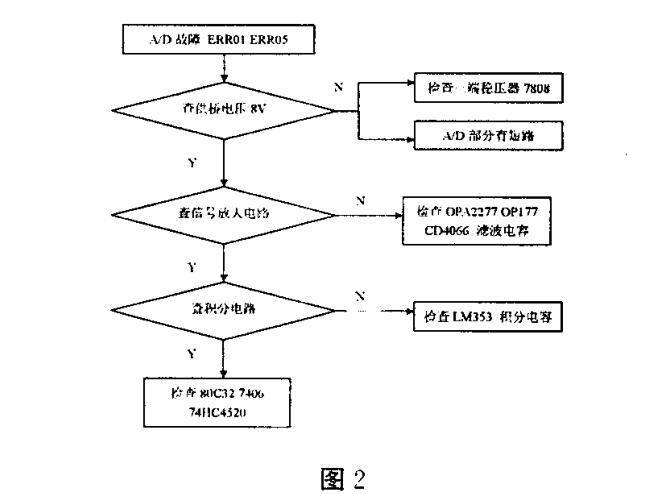

部分。故障檢修：首先檢查電源部分電壓是否正常， 若8V電源電壓低于4V?儀表就會出現ERR01或 ERR05。

維修實例：①故障1:用萬用表測量8V電源電 壓只有1. 2V，測量7808三端穩壓器的輸人端電壓 是15. 5V。說明7808三端穩壓器輸出端壞了，更換 7808三端穩壓器后，測量電壓恢復到8. 2V，開機后 儀表工作正常。②故障2:用萬用表測量8V電源電 壓只有2. 8V，測量7808三端穩壓器的輸人端電壓 只有7. 5V，說明問題可能在整流電路或開關上面。 用萬用表測量四只整流二極管，發現有兩只二極管 開路，更換二極管后儀表電源電壓恢復到7. 98V, 開機后儀表工作正常。③故障3:用萬用表測量8V 電源電壓有7. 97V，說明電源部分和船型開關均正 常。問題可能在A/D轉換部分，用萬用表測量 OPA2277芯片的1腳電壓是6. 9V，而這個腳的電壓 正常是3. 9V左右，更換OPA2277后，儀表工作正 常。

3. 4. 2 數字漂移故障，儀表A/D部分故障引起的 漂移大致存在以下幾點原因：電源不穩：主要是供橋 電壓是否穩定，過高或者過低、濾波放大電路中濾 波電容擊穿或者漏電造成?運算放大器性能變差，主 要檢查放大器輸入，輸出的電壓應穩定，不能有較大 的上下跳動、否則可能為4066芯片性能變差或焊接 不良等引起。

3.5顯示部分檢修方法

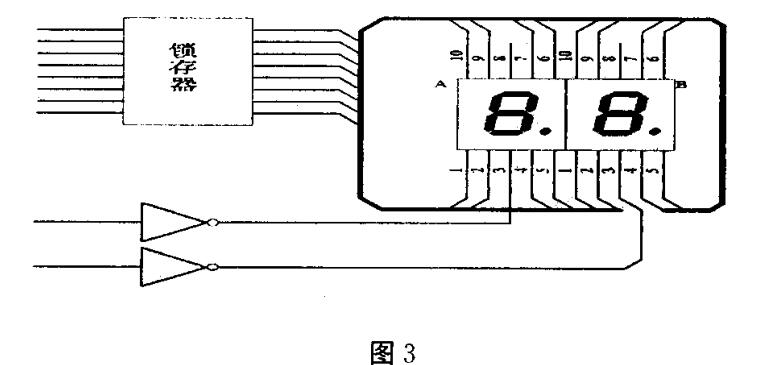

3.5.1 故障現象。缺位，缺籠畫，多筆。分析：主要 跟顯示驅動中的相應的二極管、顯示芯片、數碼管、 液晶屏有關，詳細檢測方法如圖3所示

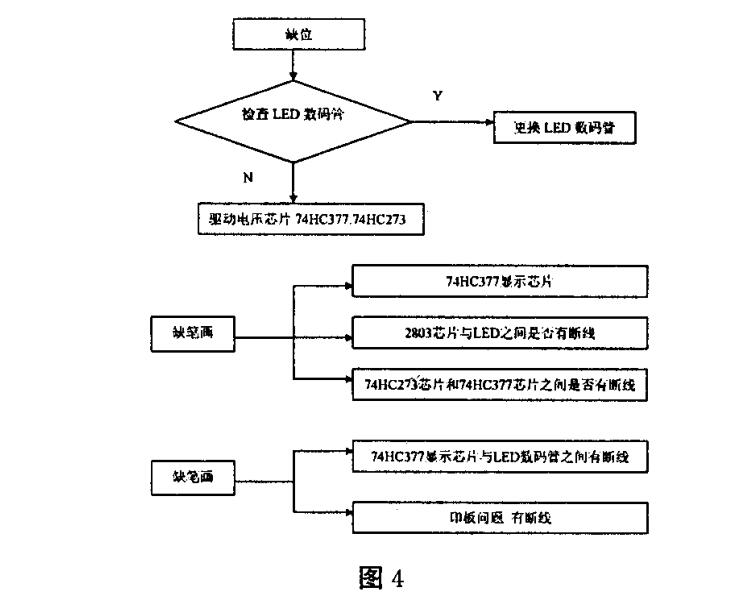

3. 5. 2 顯示缺位、缺筆畫、多筆畫的檢修方框圖，以 XK3190 —A9 為例。

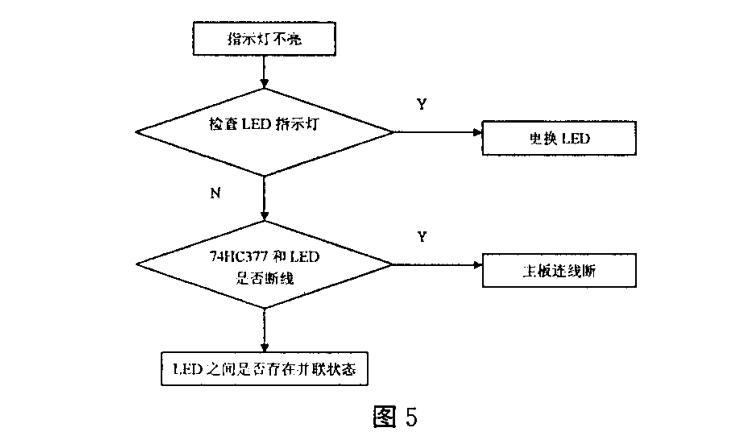

3. 5. 3 LED數碼管下面指示燈全亮或有些不亮。 分析：此現象一般都是由于發光二極管本身不良造 成，以XK3190 —A9儀表為例，可按照下圖所示的步 驟進行檢修

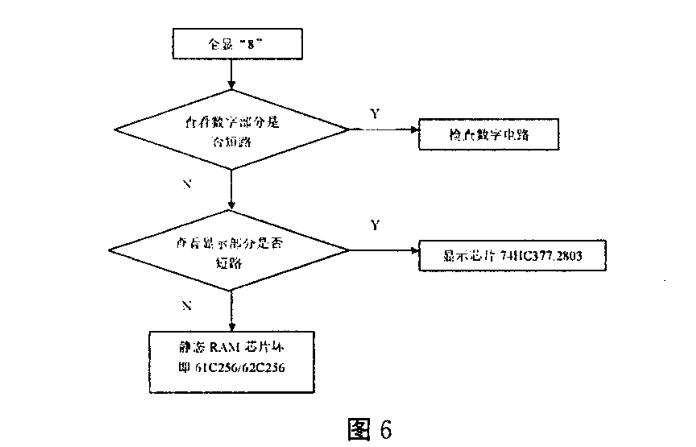

3. 5. 4 全部顯“8” ?分析：此現象大致可分為數字和 顯示部分，以XK3190 —A9為例，可按下圖所示步驟 進行檢修。

3.6數字部分的檢修方法

數字部分的故障大致可分為死機、無法連接計 算機、無法連接大屏幕和無法連接打印機。

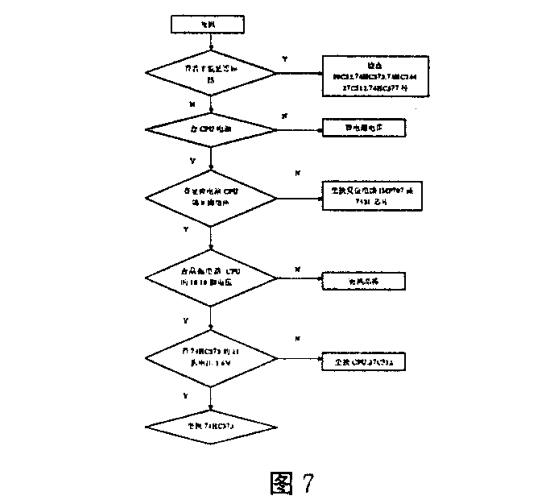

儀表出現死機.首先應檢查電源5V電壓是否正 常，單片機工作必須滿足的三個條件是：①電源 復位；③振蕩電路。如果該儀表雷擊損壞，應先排除 芯片短路，數據線短路?后再進行維修，以免故障范 圍的擴大。短路是指5V電源接地的電阻<200K。復 位電路測CPU第九腳在開機瞬間有一個高脈沖，后 又回到OV。具體檢測步驟可按圖7所示進行。

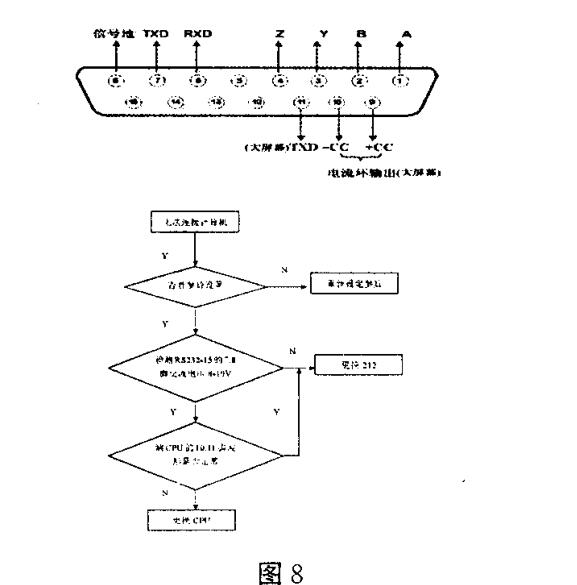

無法連接計算機，檢修時，應首先保證參數設置 是否正確，在沒有示波器的情況下，可用萬用表20V 交流檔測量RS232的15芯的第7、8腳正常時應有8 —10V左右的交流電壓.具體檢測步驟如下圖所示 (注：即測量信號地和txd之間的電壓，只能作為參 考）。

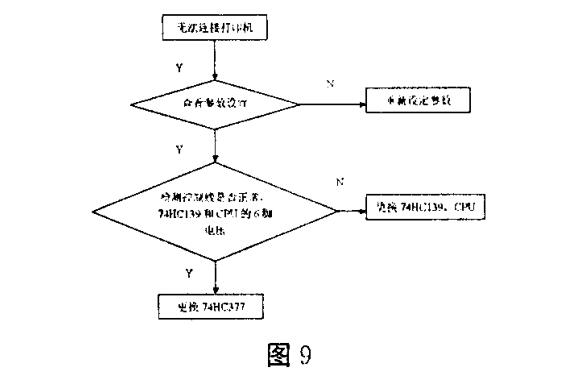

無法連接打印機。導致儀表無法連接打印機有 兩種原因：①數據無法傳遞給打印機；②控制信號錯 誤無法使打印機正常工作，通過現象，大致可以判斷 問題在哪一部分，按打印鍵儀表出現E R R P錯誤提 示，可以判斷為控制信號錯誤或打印機未聯機，缺紙 等故障。如果按打印鍵出現打亂碼，可判斷為數據錯 誤可能是打印線斷線、儀表主板打印接口芯片損壞 等故障。具體檢測步驟如圖9所示進行。

4.結束語

探討了XK3190 —A9稱重顯示器在使 用中出現的故障現象和維修方法，并且增加了一些 維修實例和檢修方框圖，以便于大家維修儀表時正 確的判斷故障原因和掌握維修要領。
