本文介紹了 xk3190—ds3儀表的主要功能，特點和使用中的技巧，以及在現 場安裝和維修的注意事項及檢修方法。

1.前言

因數字式地磅逐漸普及，現場調試和維修 方面和模擬地磅存在一定的差距，現就本人在 現場調試和維修方面積累的一些經驗和大家分享。

這里我們以ds3 數字儀表為例。ds3數字儀表是一款多功能，操作 更具人性化的數字儀表，它能使我們現場調試和 維修更加方便和快捷。

2.數字式地磅的使用

2.1傳感器和儀表的連接

數字地磅不同于模擬地磅，它的接線方 法只要記住以下的原則即可。接線原則是：儀 表和傳感器的連接要采用發送接接收，接收接發 送，正對正，副對副也可以采用四線接法。

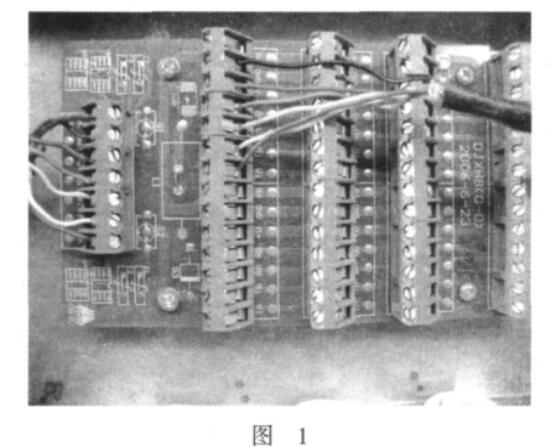

即，儀表的發送和接收的副信號短接，接傳感器的發送和接收副。儀表的發送和接收的正信號短 接接傳感器的發送和接收正。如圖1所示。

2.2自動更改傳感器的地址

在現場安裝時，發現傳感器的地址有重復的, 這無疑給我們安裝人員造成很大的麻煩，因?yàn)樾?/span> 要一只一只去更改傳感器的通信地址，也浪費了 我們的時間，ds3儀表提供了自動更改傳感器通信 地址的功能，使我們?cè)诂F(xiàn)場調試中省去了一只一只去更改傳感器的通信地址工作，極大提高了工 作效率。具體的操作方法如下：胺地址鍵后，儀 表顯示adfD,這時按數字鍵2,直接進入自動更改 傳感器的通信地址程序，儀表最后顯示sure0,按 數字鍵1,儀表就自動完成了更改傳感器的通信地 址程序。

2.3自動排列傳感器的通信地址

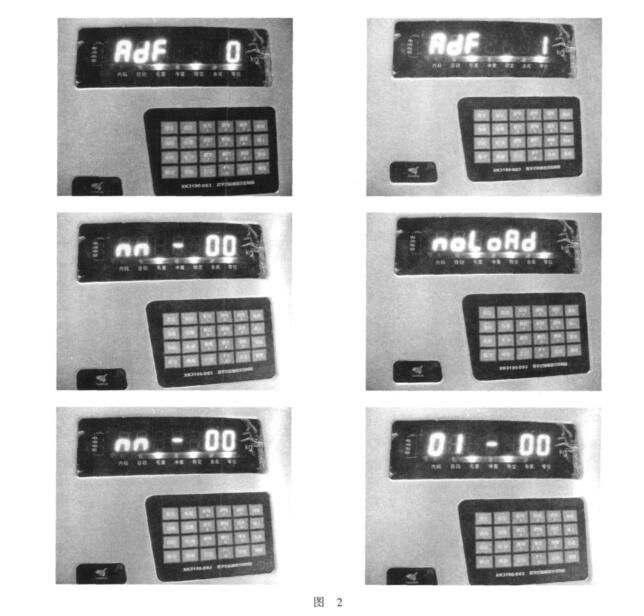

在我們現場維護和安裝調試中，可能會碰到 不清楚傳感器地址到底安裝在什么位置？ ds3的自 動排列傳感器的通信地址的功能很快就可以幫我 們找到。使我們?cè)诎惭b傳感器的時候可以做的隨 心所欲，不需要一一對應的安裝，傳感器安裝完 畢后只需要通過儀表的按鍵操作就能完成傳感器 通信地址的排列。具體的操作如下：更改完傳感 器地址后進入半自動排列傳感器的順序，具體的 操作步驟如下：胺地址鍵，儀表顯示adffi,按數字鍵1,當儀表出現nn-00后，只需要一個人在稱 臺上走一圈，就可以把傳感器的地址按照順序排 好。如圖2所示。

2.4 四角修正

ds3儀表提供了五種四角修正的模式，為我們 在現場的調試和維修提供了非常便捷的方法。

61半自動單點四角修正 b全自動單點四角修正 c半自動軸方式四角修正 d全自動軸方式四角修正 e手動四角修正

通過以上五種四角修正的模式，使我們?cè)诂F(xiàn) 場的調試變得更加的簡單，充分的體現出了數字化產品的優勢和競爭力。具體的操作步驟如下：

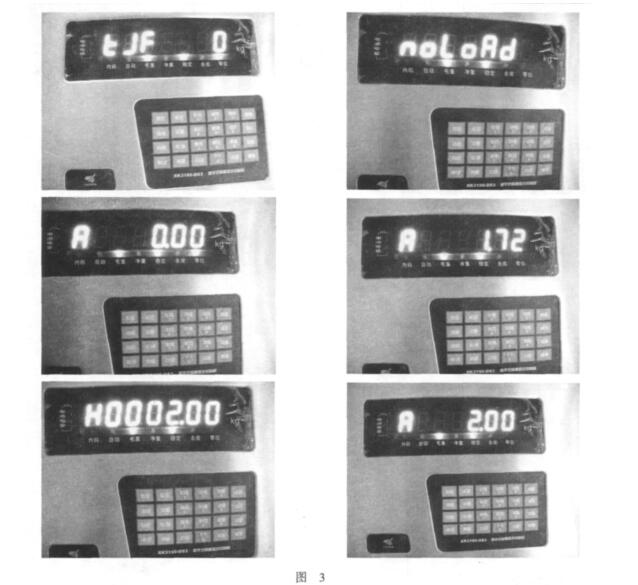

2.4.1單點半自動四角修正 按調角鍵，儀表顯示tjf0,按輸入直接進入單 點半自動四角修正程序，儀表顯示noload提示需 不需要標定零點，如果已經標定過零點，按稱重 鍵進入下一步按輸入鍵確認，儀表顯示A 0, 這時把砝碼放在秤上的某一個點上，按自校鍵， 輸入砝碼的實際重量，按輸入即可，然后依次把 砝碼放在其他的點上，一直按自校鍵，直到每一 個點的重量都等于實際砝碼的重量后，按稱重鍵 退出，就完成了單點的四角修正，重新標定即可 投入使用。如圖3所示。

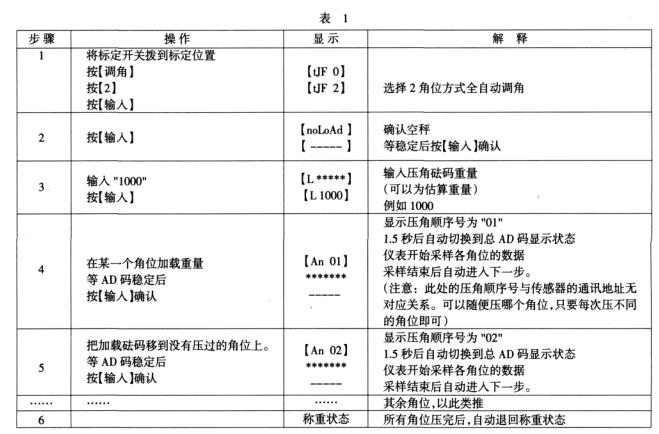

2.4.2全自動單點，四角修正如表1所示。

2.4.3半自動軸方式四角修正

半自動軸自校修正：切換到軸方式，使用固 定重量壓不同的軸上，找到偏差最大的軸，把重 物壓到該軸，按【自校】鍵，輸入正確的重量后， 按【輸入】確認，即完成該軸的修正。反復操作 直到誤差被全部消除。

操作步驟：

按【調角】，儀表顯示【TJF 0】,此時輸 入“ 1” (軸方式后按【輸入】，儀表顯示 【noLoAd】o

此時使秤臺處于空秤狀態，等到秤臺穩定

后，按【輸入】確認，儀表顯示【 】表

示開始確認零點。

確認完畢后，儀表顯示【b *****】軸方式,即進入半自動角差修正狀態。“*****” 為當前重量。按【自校】鍵，輸入正確的重量后， 按【輸入】確認，即完成該軸的修正。然后再找 到誤差最大的角位，再重復上述操作，直到誤差 被全部消除。（因?yàn)閴耗硞€(gè)角位也會影響到其他角 位，調整過的角位也可能改變，所以需要反復調 整，下同。

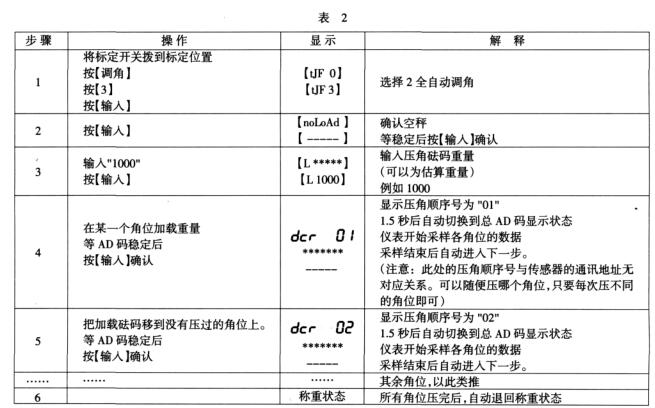

2.4.4全自動軸方式四角修正，如表2所示 。

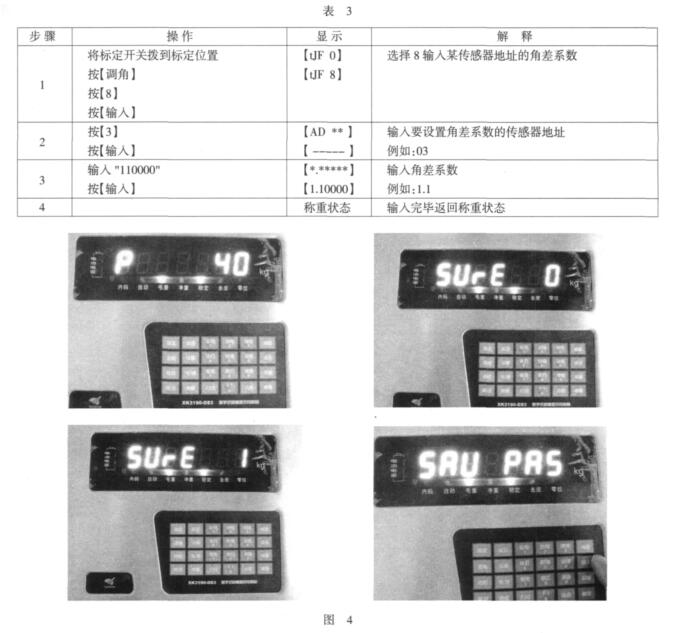

2.4.5手動四角修正，如表3所示 2.5數據備份 數據備份的重要意義在于更換儀表后免標定和 調試，只需要更換一塊芯片即可，還有現場的環 境相當惡劣，如電源電壓不穩定，磁場干擾特別 厲害等原因，引起儀表的數據丟失，都可以使用該功能使之恢復正常使用。具體操作如下：按設 置鍵進人。輸入40.進入數據備份程序。如圖4所示。

2.6數據恢復

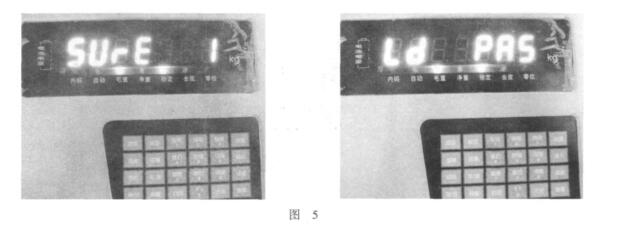

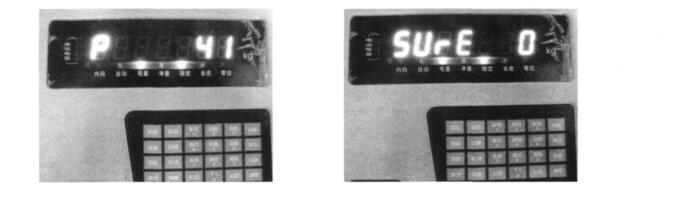

操作步驟：按設置鍵，輸人41,按輸入進入 數據恢復程序。如圖5所示。

3.數字地磅的常見故障與檢修

數字地磅的常見故障有：

在錯誤提示erd n ； b數字不穩定： c節差不一致； d標定數據丟失。

3.1儀表出現erd01——erd08的錯誤提示 儀表出現這種提示表示儀表和數字傳感器之 間的通信中斷引起，首先需要檢測傳感器的供電 是否正常，在接線盒里測量v+和end之間的電 壓,要保證電壓在6.5v以上方可，如果很低或者 沒有電壓，首先要檢查主線是否斷線和傳感器是 否有短路引起，傳感器的通信線與接地線有短路 也會引起儀表顯示erd01- - - erd08的錯誤提示，檢 測方法是用萬用表的20k電阻檔位，黑標棒接傳 感器的黑線，紅表棒分別接四根信號線來測量， 四根信號線的阻值都應在9k一 12k之間，如果測 量的阻值偏大或偏小，說明該只傳感器的損毀， 需更換后才能使用，通過以上的兩種方法就能把 有問題的器件找出來，更換有問題的器件后整臺 稱就能投入使用了。

案例：某客戶廠內試驗的一臺數字式地磅， 裝4只30t數字式傳感器，第一天全部調試好，稱 量、角差等均沒有問題。第二天開機復查時，一 開機儀表報“Err 43”，查3#傳感器，接線無松 動。開機預熱一會后，“Err 43”消失，但儀表空 秤數據大范圍跳變，最后變成“Err 03”，內碼時， 空秤顯示很大的內碼，且嚴重跳變。查看傳感器 輸出值，發現3#傳感器一會兒“999999”，一會兒“ ”,—會兒又變成-28636, —會兒又

變成正值。后測量接線盒，每個接線柱之間均為導通。確定為接線盒受潮。將接線盒烘干，測量 再無任何導通現象，重新接線，儀表工作正常， 稱量、角差等均和初調結果一致。

3.2數字不穩定

引起整臺數字式地磅漂移的主要原因是接 地線和數字傳感器引起。檢修時比模擬地磅要 方便很多，通過儀表的測試功能鍵就可以把有問 題的傳感器找出來，儀表的測試鍵主要是查看每 一只數字傳感器的當前輸出的ad碼。當看到每支 傳感器的ad碼變化都很大時，可能就是接地線沒 做好引起的，通過測試功能鍵查看到某一只數字 傳感器數字跳動比較大，其它數字傳感器都很穩 定，就說明這只數字傳感器有問題，直接更換即 可解決問題。

案例：某客戶一數字地磅，使用3個月后 發現，每天開機后，數據便開始漂移近一個小時 后才穩定。再次重開機，一切表現正常。通過檢 測，讓傳感器連續通電工作24小時，馬上關機重 開，無漂移等現象。可以初步確定，屬于傳感器 受潮。后逐個檢查發現，有2只傳感器每天首次 開機時數據都跳動和漂移較長時間，開機預熱一 段時間后才正常。更換這兩只傳感器，故障消除。

3.3數字地磅出現節差

在模擬的地磅上面，傳感器的數量如果超 過八只，則很容易出現節差現象，這時候調試就 非常的麻煩和繁瑣，ds3儀表提供了一種半自動調 角模式，是我們?cè)诂F(xiàn)場的調試變得非常的簡單和 方便。具體的操作步驟如下：軸計量半自動四角 修正的調試方法：首先按調角鍵，儀表顯示TJF 1, 直接按輸入鍵進入單點調角模式, 儀表會顯示noload,保證稱上沒有任何加載物后按輸入鍵，儀 表顯示B 0,后加載砝碼。按自校鍵，輸入壓角枝 碼重量，按輸入確認，后面的每個點就直接按自 校鍵就可以了。

3.4標定數據丟失

電源、秤臺以及傳感器不接地或以零線代替 地線的錯誤接地方法。導致現場的問題：儀表和 秤體帶電、傳感器通訊不穩定，嚴重時導致儀表 數據丟失，損害儀表。所以現場的電源接地至關 重要。

案例：一臺帶8只中航數字傳感器的數字地磅，初期使用正常，后經過一次供電線路改造 后，發現秤體和儀表外殼“麻手”數據穩定性 差，且外接打印機后就總開關跳閘。后來我廠技 術人員去現場仔細檢查，發現現場電源，發現供 電線路無地線，導致儀表地線帶電影響設備無法 正常工作，等到現場處理時，儀表變壓器已損壞。 后經重做地線、更換變壓器，問題解決。
