地磅在實際運用中，故障現象千變萬化，同一故障現象存在多種原因，因此在故障處理時，應根據稱重系統的組成，對各部 分故障進行分別判斷，各部分相互聯系，任何一部分出現問題，都將影響稱重的準確性。

—、地磅的組成及原理

1、地磅的組成

1.1、地磅主要由承重、傳力轉換和示值三大系統組成。

1.2、各部分作用

承重部分一秤體部分，機械結構上還可分為秤臺、位移限位、卸 荷鑼栓、接線盒、信號電纜等。

傳力轉換稱重傳感器，作用：將加到稱臺上的重量信號轉變為 成比例的電信號輸出。

示值系統--稱重顯示儀表和外部設備，儀表作用：將傳感器輸出 的模擬信號經放大、濾波、A/D轉換、數字處理后在顯示屏上顯示并 傳輸給外部設備。外部設備作用：指連接在顯示儀表的信號輸出端口， 接收儀表輸出信號的設備；常見的外部設備有打印機、大屏幕顯示器、 計算機管理系統；另外還有模擬量輸出、光纖輸出、固態繼電器輸出 等。

2、工作原理

2.1、當車輛壓在秤臺上時，壓力施給傳感器，使傳感器發生形變， 從而使阻抗發生變化，同時使激勵電壓發生變化，輸出一個變化的模 擬信號。該信號經放大電路放大輸出到模數轉換器。轉換成便于處理 的數字信號輸出到CPU運算控制。CPU根據鍵盤命令以及程序將這種 結果輸出到顯示器。直至顯示這種結果。

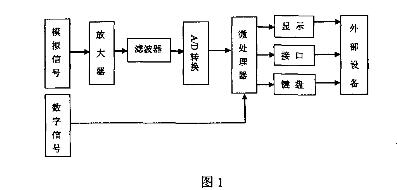

原理圖（圖1)。

三、地磅常見故障

1、由于地磅有幾部分組成，所以不同的部分表現的故障現象 也不相同。應根據部位以及現象來判斷和區分是那部分出現故障。地磅易出現故障的地方：顯示儀表、稱重傳感器、秤臺、接線盒、 信號電纜、卸荷限位、限位等。

2、無論那個部分出現問題，經常表現出來的故障現象都大概有以 下幾種：

1）儀表顯示超載信號或者欠載信號。

2）儀表顯示劇烈漂或者不穩定

3）衡器偏載性能不好

4）稱重后儀表顯示不回零

5）儀表開機無顯示或自檢后無顯示

6）加載重量后儀表無變化

四、各部分故障的處理方法

1、稱重顯示儀表

首先，將傳感器的信號電纜從顯示儀表的接口上移開。然后，將 模擬器接上儀表，如果接上模擬器后儀表顯示恢復正常，則該儀表無 故障’反之儀表有故障。如果有條件，可以用一個好儀表更換待查儀 表觀察，能更快的判斷儀表是否有問題。

2、稱重傳感器

針對稱重傳感器，我們可以用以下方法來來確認是否是傳感器出 現問題，是那只傳感器出現問題。

1）判斷故障是發生在秤體部分還是發生在儀表部分，可以用檢查 儀表的方法確認是否是傳感器方面的故障。

2）可采用逐一排除法，逐個斷開傳感器接線，根據儀表提示，找 出出現故障的傳感器。

3）分別測量每個傳感器的輸入/輸出阻抗，根據數據的比較確認 是否有傳感器內部電路出現故障。

4）測量傳感器的空載輸出：>+2mV或均為傳感器零點超差

5）在秤體上加上載荷，再測量傳感器的輸出，若大于+20mV均為 傳感器故障。

6）分別測量傳感器傳輸線中任意一根及屏蔽線和傳感器表面的阻 抗值。

3、秤臺

地磅的秤體在機械結構組成中是最不容易發生故障的部分，只 要避免過載、腐蝕、超過滿量程的負載長時間停留在秤臺上造成秤臺 永久性變形等原因，秤臺就不會發生故障；秤臺如有故障通過秤臺外 形可觀察出來。

4、限位

在多傳感器系統中為防止秤體位移，在秤臺的端面帶有防位移限 位，當此限位間隙不滿足要求時易產生稱量不準確或不回零的故障， 應將其調到2-3mm之間。

5、卸荷限位

在地磅系統中卸荷的作用是保護傳感器，不會由于超載導致傳感 器損壞。但卸荷限位間隙過小易造成稱重不準的故障，在加載的重量 達到某一數值后再繼續加載，儀表顯示值不變化或變化很小。若出現 類似情況，我們很容易就能判斷出此故障現象跟卸荷限位有關。應重 新調整卸荷限位間隙到合適位置。

6、接線盒

接線盒主要是平衡傳感器輸出信號。在現場應用中易產生虛焊、 受潮（水直接浸泡或水氣受潮〉的故障，若出現此類故障，則儀表顯 示劇烈漂且無規律，應用酒精把盒內清洗干凈后吹干。

7、信號電纜

信號電纜包括傳感器線和總線，是傳感器信號送至顯示儀表的通 道。若產生受損（擠壓、小動物咬線）、受潮（受損后受潮）的故障， 將會使儀表不顯示或者示值不穩,如果出現問題應及時更換信號電纜o

五、故障的防護措施

為了能讓我公司的地磅稱重系統長期穩定的工作，確保公 司貿易的正常進行。我們制定了一系列的防護措施，制定完善的巡檢 計劃，實施點檢定修制度，定期做好維護、檢修工作。

1、針對地磅各部分的特點對汽車衡定期做以下檢查：

1）檢查傳感器、連接件、限位裝置是否過渡磨損。若磨損及時更換。

2）檢查傳感器連接件周圍及底部是否有雜物。及時清理，保持干凈。

3）檢查支撐螺栓和頂板的間隙。

4）檢查限位螺栓的數量及其與傳感器之間的間隙。

5）檢查接線盒是否密封，各線是否連接牢固。接線盒內部或周圍 是否受潮或有異物存在。

6）檢査儀表電纜是否損壞，是否固定在秤體上。

7）檢査秤體移動是否自如，有無擦靠、頂撞。

2、由于傳感器的特殊工藝，在使用中為了盡可能少的出現問題，在傳感器的使用中還要注意以下事項：

1）嚴禁焊接，強電流將直接導致傳感器的損壞。如需要焊接時間， 要確保電流不經傳感器或者全部從地線流走。

2）不能被積水淹沒，要做好防潮工作。

3）傳感器周圍要保持清潔，避免灰塵過多覆蓋傳感器。

4）要有牢靠電源，使用穩定電壓，預防浪涌。

5）傳感器使用中要有良好的接地，防強電、雷擊。

七、總結

汽使用中出現故障在所難免，我們應該根據現象迅速判定 解決。同時公司生產所需原材料主要通過地磅來進行貿易計量。貿 易地磅出現故障將會直接影響公司的計量系統。所以我們應該把防 護工作做到“設備零故障，計量無差錯”
