為了提高高速條件下地磅儀表重量數據傳輸的穩定與可靠性，文章提出了運用新 塘Cortex- M0芯片NUC200與北京鼎實嵌入式總線橋模塊相配合的方式，設計了一款從站地磅稱重儀表C9G，以便接入DP網絡，與主站實現信息交互；儀表采用NUC200作為CPU控 制器通過I/O 口實現對總線橋模塊讀寫、初始化等信號的控制，通過串口實現和總線橋之間 Profibus數據的發送和接收；采用嵌入式接口板提供Profibus^ DP/V0從站通信接口。

引言

現場總線在工業控制中越來越重要，作為當 今主要現場總線之一的Profibus已經成為國際標 準，并在全世界得到了廣泛的應用。由于Profibus 是一個開放的標準體系，對于地磅稱重儀表，只要提 供Profibus接口和描述產品特性的GSD設備數據 庫文仲就可以接入到任何Profibus網絡中。

C9G是最新研發的一款三入三出隔爆稱 重配料控制表，可與傳感器連接組成配料秤、定 量包裝秤、控制秤等。它隔爆等級高，防爆標志 為 Exd [ia IIC Ga]IICT6 Gb ；接口 豐富，帶隔離 4- 20mA/0- 5V/0-10V模擬量輸出，全隔離RS485/

RS232雙串口高速輸出以及外接大屏幕電流環輸出接口；通信方式靈活，標配Modbus-Rtu通信，也 可選配Profibus- DP通信接口。

地磅稱重儀表通常作為從站采用Profibus- DP通 信，C9GDP通信部分的核心是采用了北京鼎實嵌 入式Profibus總線橋?？偩€橋是北京鼎實專門針對 自動化行業應用現場總線技術瓶頸問題，即傳統 儀表和現場設備不具備現場總線通信能力，無法 接入現場總線系統而設計開發的現場總線通信接 口系列產品，它以OEM方式提供嵌入式Profibus 接口，方便用戶在短時間內推出具有自主知識產 權的Profibus產品。稱重儀表的CPU通過串行接 口向OEM總線橋接口板讀/寫輸入/輸出數據， 接口板自動將其轉換成Profibus-DP協議與Profibus主站進行通信。

1.硬件設計

C9G Profibus- DP稱重儀表采用新塘32位 Cortex- M0 芯片 NUC200LD2AN 作為 CPU 控制器， 其內建64KB字節的Flash存儲器，以及8K字節 SRAM, 4K字節用于存儲ISP引導代碼的ROM 帶有兩路UART 口，如圖1所示。C9G主板通過 J1-16針插座與接口板相連，為接口板提供兩路獨 立電源供電，微控制器通過UART0向接口板讀/ 寫輸入/輸出數據，接口板通信部分的核心采用 SPC3集成電路，SPC3是一種用于從站的智能通信 芯片，支持Profibus-DP協議，它可獨立完成全部 Profibus- DP通信功能，將稱重儀表的串口數據自動 轉換成Profibus- DP協議與Profibus主站進行通信。

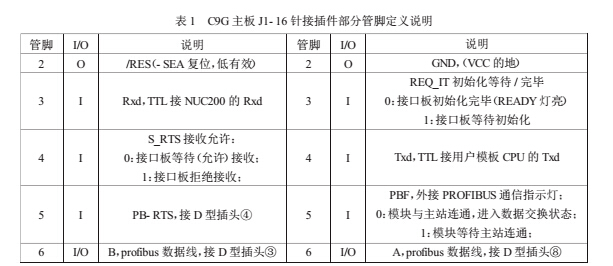

C9G主板J1-16針接插件部分管腳定義說明見 下表1所示：

如圖2所示，C9G主板帶有兩路串口，串口 0 是Profibus- DP和RS232通信復用串口，利用二極 管的單向導通性保證CPU數據輸入線的正常工作， 在程序設計的時候要注意兩者通信的排他性，串 口 0在用于Profibus- DP通信時不可再用與RS232 通信。另外一個串口 1預留為RS485通信口，在 此不做詳細講述。

2.軟件設計

C9G主板和接口板通過串口連接，Txd、Rxd 為TTL電平，半雙工，每個字節用11bits傳送，1 個啟始位、8個數據位、1個偶校驗位、1個停止 位，通訊波特率固定設為9600, C9G主板的通信 基本過程是：

（1）初始化：如圖3所示，C9G主板按固定波特率向接口板發初始化報文，初始化報文共49字 節長度，包含從站站號、ID號、I/O配置數據長 度、I/O配置數據、接收數據長度、發送數據長 度、用戶參數長度、校驗和字節等數據，從站地 址范圍為0?126，I/O 口配置為6個字重量數據輸 入,1個儀表狀態標志位信息輸入字節，1個儀表 控制指令字節輸出，然后等待接口板的回答；接 口板接收到初始化報文后，如果偶校驗及校驗和 無錯，檢查初始化報文參數，回答初始化成功/失 敗報文給C9G，接口板回答初始化成功后，進入 數據交換狀態。

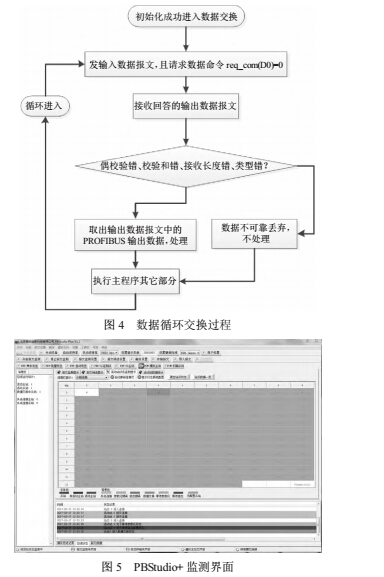

（2）數據交換過程：如圖4所示，循環進行， C9G主板主動向接口發送PROFIBUS輸入數據 (包含6個字重量數據和1個字節儀表狀態標志位 信息，接收PROFIBUS輸出數據（1個字節，儀 表控制指令，上升沿有效。

3.實驗仿真與數據分析

本文使用鼎實PBStudio+工具監測Profibus-DP 信號，在計算機上安裝好PBStudio+軟件上，配合 硬件使用，在沒有Profibus主站的情況下，能夠模 擬Profibus- DP V0主站，對總線上的所有從站進 行判斷和分析。如圖5所示，在監控軟件上可以 看到Profibus- DP總線狀態，從站3(C9G稱重儀表） 已經進入數據循環交換狀態，在圖6界面可以觀 察到儀表配置信息，以及儀表輸入輸出 Profibus- DP 數據。

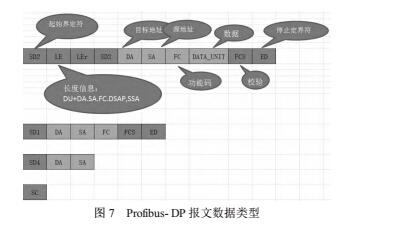

如圖7所示，從報文結構上分類，Profibus- DP通信中規定了數種報文類型：SD1 (10H、SD2 (68H、SD4 (DCH、SC (E5H。

從報文功能上分類，Profibus DPV0通信中包 含的報文種類有診斷報文（SD2、參數化報文 (sd2、配置報文（Sd^、數據交換輸入輸出報文 Sd1sd2、主站令牌傳輸（SD4、FDL站點狀態 報文(SD1)、短應答報文(SO等

通過PBStudio+工具，可以監測通信數據報 文，以下是部分數據監測報文舉例：

（1）此報文為數據交換報文，源地址0,目標 地址3,數據為0。

4.小結

地磅稱重儀表C9G通過鼎實嵌入式接口板實現了 與主站如PLC的通信，完成通信協議的轉換。 其實現的主要功能如下：

（1）支持 Profibus- DP/V0 協議。

（2）共輸出13字節長度，其中包含12字節浮 點型毛重、皮重、凈重數據，可選高字節在前或 低字節在前，以及1個字節的儀表狀態信息，包 含零位、凈重、穩定標志。

（3）共輸入1字節長度，為儀表控制指令，上 升沿有效，可執行清零和除皮動作。

（4）可選從站地址1?126。

采用嵌入式總線橋的辦法實現地磅稱重儀表 Profibus-DP通信可以縮短研發周期，以期快速投 入市場，但從成本考慮，使用Profibus通信專用ASIC開發更為有利，但開發周期長，對開發技術 要求較高。
