電子秤與我們?nèi)粘Ｉ罹o密結合成為一種方便、快捷的稱重工具被廣泛應用于商業、工廠生廠、超市等公共場所的信息顯示和重量計算。但當前市場上的電子秤仍存在稱重精度不高，操作復雜，功能單一且性價比不高等缺點。

　　針對市面上電子秤的設計的不足，設計了一款高精度電子秤。電子秤以TM4C123FH6PM微控制器為控制核心，利用電阻應變式稱重傳感器采集物體質量，使用24位A/DHX711轉換器芯片，提高測量精度。該芯片集成了包括穩壓電源、片內時鐘振蕩器等其它同類型芯片所需要的外圍電路，具有集成度高、響應速度快、抗干擾性強等優點。降低了電子秤的整機成本，提高了整機的性能和可靠性。該芯片與后端MCU芯片的接口和編程非常簡單，所有控制信號由管腳驅動，無需對芯片內部的寄存器編程。芯片內提供的穩壓電源可以直接向外部傳感器和芯片內的A/D轉換器提供電源，系統板上無需另外的模擬電源。芯片內的時鐘振蕩器不需要任何外接器件。上電自動復位功能簡化了開機的初始化過程。整體系統具有成本低，功耗小，運算效率高，技術成熟，實現起來較為簡單等特點。

　　電子秤通過傳感器檢測到被測物的質量，并將采集到的物體質量轉換成電壓信號，經過HX711中的放大電路將電壓信號進行放大，并將放大的模擬信號轉換成數字信號并通過IO口送至單片機，處理后的結果經液晶顯示器顯示，通過鍵盤輸入單價，顯示出被測物體的金額，并具有去皮，金額累加功能。當被測物體質量超出測試電子秤的量程范圍時，報警模塊報警提示。

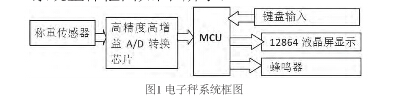

　　系統整體框圖如所示：

2.電子秤系統框系統設計

2.1主控制芯片心實現系統的控制，該控制器混合了16位/32位的Thumb-2指令集，提供32位ARM內核所期望的高性能而采用了更緊湊的內存大小，運行速度可達80MHz，還提供了出色的計算性能和卓越的系統中斷響應能力。

　　電阻應變式傳感器模塊電路圖如所示，有R1、R2、R3、R4為4個應變片電阻，組成了橋式測量電路，Rm為溫度補償電阻，e為激勵電壓，V為輸出電壓。其輸出電壓表達式為電橋的輸出電壓和4個橋臂的應變片所感受的應變量的代數和成正比。在電阻應變式稱重傳感器中，4個應變片分別貼在彈性梁的最敏感部位的正反兩面，即懸臂梁正面貼Rl，R3，反面貼R2，R4，當傳感器受力作用后應變片發生變形。在力的作用下，正面Rl、R3被拉伸，阻值增大，AR1、AR3為正值，反面R2、R4被壓縮，阻值減小，AR2、AR4為負值，再加之應變片阻值變化的絕對值相同，即tAR.電橋的一個對角線接入工作電壓心，另一個對角線位輸出電壓F無壓力時，電橋平衡，輸出電壓為零；有壓力時，電橋的電阻值發生變化，電橋失去平衡。當應變片初始阻值AR1=AR2=AR3=AR4，其變化值時，其橋路輸出電壓V=KVCC.位A/D轉換芯片HX711，該芯片集成了包括穩壓電源、片內時鐘振蕩器等其他同類型芯片所需要的外圍電路。輸入選擇開關可任意選取通道A或通道B，與其內部低噪聲可編程放大器相連。系統輸入選擇輸入通道A，其可編程增益為128或64對應的滿額度差分輸入信號幅值分別為±20mV或10mV.芯片內提供的穩壓電源可以直接向外部傳感器和芯片內的A/D轉換器提供電源。芯片HX711接口電路如所示。

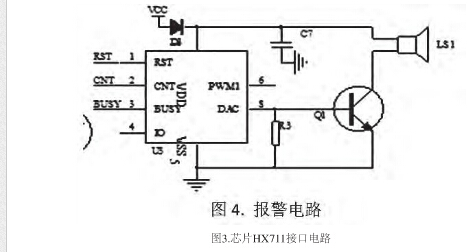

　　電子秤稱重范圍為5克至500克，當重量超過500克即過載時，通過程序使單片機的控制I/O口置高電平，三極管導通，蜂鳴器發出報警聲，并點亮相應的指示燈，報警電路如所示：系統軟件主要完成數據采集、數據轉換、去皮子程序、置零子程序、液晶顯示子程序、鍵盤掃描子程序等組成。程序主要完成芯片的初始化及按需要調用各子程序，如所示。顯示子程序框圖如圖主程序流程圖顯示子程序流程圖對電子秤的各個組成部分分別進行測試，然后電子秤的各個組成部分進行總裝進行結果測試。所用測試儀器有砝碼、五位半數字萬用表（UNI-T）、函數信號發生器（EE1641C）、100MHZ雙通道數字示波器（GDS-1072A）等。測試結果如表1一表3所示。

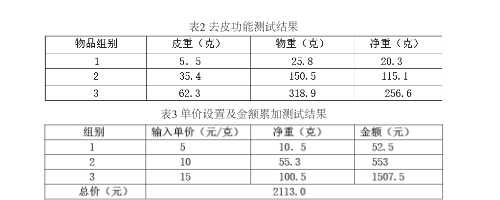

表1電子秤稱重測試結果表3單價設置及金額累加測試結果（參見下頁）通過分析表1一表3，可以看出，電子秤的測重范圍為0.5g，當重量在50g及以上時，稱重誤差小于1g.表2去皮功能測試結果物品組別皮重（克）物重（克）凈重（克）表3單價設置及金額累加測試結果組別輸入單價（元/克）凈重（克）金額（元）總價（元）可以完成單價（元/克）設置，物品金額并實現金額累加計算等功能4小結采用電阻應變片組成全橋電路采集被測物體的質量，選用TM4C123FH6PM微控制器為控制核心設計了一款高精度電子秤，對電子秤的各個組成部分進行焊接、測試，電子秤在5.00g-500g范圍內具有較高的測量精度，測量誤差小于1%.在滿足測量精度的條件下實現了通過外部按鍵設計物品單價與計價，去皮等基本功能以及超量程報警和自動保護功能。

　　但是在測量范圍上及誤差處理等方面還存在不足，還需要繼續研究及改善。
