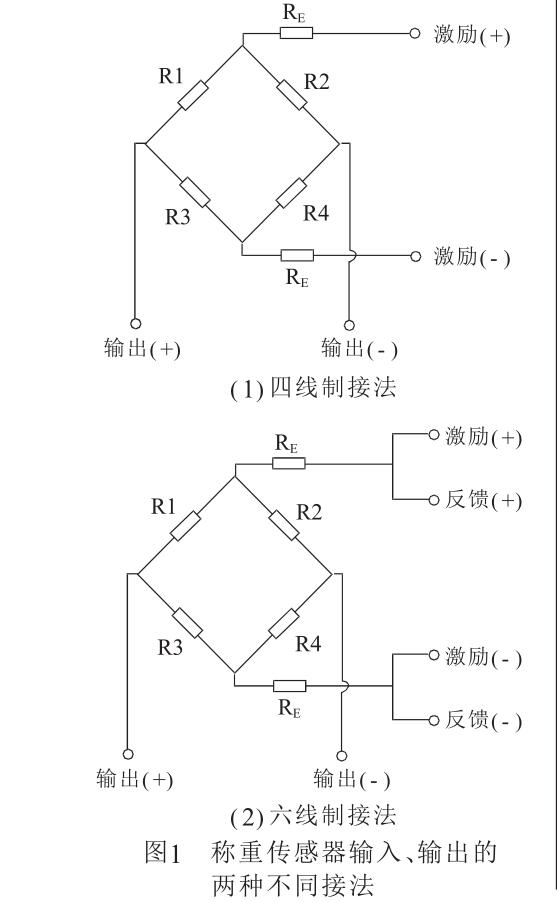

稱重傳感器可以米用兩種不同 的輸入、輸出接線方法：一種是四線 制接法,另一種是六線制接法（如圖 1所示）。四線制接法的稱重傳感器 對二次儀表無特殊要求，使用起來 比較方便，但當電纜線較長時，容易 受環境溫度波動等因素的影響；六 線制接法的稱重傳感器要求與之配 套使用的二次儀表具備反饋輸入接 口,使用范圍有一定的局限性,但不 容易受環境溫度波動等因素的影 響，在精密測量及長距離測量時具 有一定的優勢。

目前，我國有不少稱重傳感器 制造企業同時生產兩種不同制式的 稱重傳感器，但我們在與一些傳感 器制造企業交往中發現了一個驚人 的事實：部分企業并沒有對制造補 償工藝作任何改變，只是通過簡單 地換用四芯或六芯線來生產四線制 或六線制稱重傳感器，也未在用戶 使用說明書中說明六線制接法的稱 重傳感器使用限制或錯誤使用可能 帶來的測量誤差。建議有關制造企 業及用戶關注以下三個問題：

1.制造過程中必須注意的問題 電纜線作為傳感器的一個重要 組成部分，對傳感器的測量性能有 著重要影響。由于電纜線本身采用 銅線制成，而銅的電阻溫度系數大 約在萬分之四，對于四線制接法的 稱重傳感器而言，電纜線不僅因自 身電阻的存在影響傳感器的輸出 靈敏系數，而且由于電纜線本身的 電阻隨溫度發生變化，還將影響傳 感器的靈敏度溫度影響。因此，在 稱重傳感器補償時必須將電纜線 放入補償箱一并考慮。但對于六線 制接法的稱重傳感器而言，由于反 饋線的存在，電纜線并不影響傳感 器的輸出靈敏系數， 因此在稱重傳 感器補償時不能將電纜線放入補償 箱一并考慮，否則傳感器將產生嚴 重過補償。例如對一個輸入阻抗為 380 □，電纜線長度為10m(若線電阻 為2X1.5=3 0)，其過補償量大約為 0.015%/10°C，這己經遠遠超出C3級 稱重傳感器的要求。由于我國大部分 地區冬夏溫差在40C左右，由此將給 電子衡器帶來0.06%的稱量誤差。

2.使用過程中必須注意的問題

對使用多于一臺稱重傳感器的地磅而言，由于通常需要通過 接線盒并聯調整后再接到稱重儀表 中去，因此并不適合使用六線制稱 重傳感器。國內很多衡器廠至今仍 在各類地磅中不恰當地使用六 線制傳感器， 簡單地將六線制稱重 傳感器按四線制稱重傳感器的接法 接入調試盒，然后再按六線制接法 接入稱重儀表中，實際上這種接法 完全破壞了稱重傳感器的補償效 果，使地磅在冬夏季之間因溫 度差異而產生很大的稱量誤差。準 確的使用方法是將稱重傳感器的反 饋線直接接入稱重儀表的反饋線端 口，不允許在接線盒中將同極性的 激勵與反饋線短接。

3.測試過程中必須注意的問題

六線制稱重傳感器的測試不能采用精密數字電壓表進行，而必須 采用帶反饋接口的有源測量儀表， 常用的有DMP39、DK38、MGCPlus等 德國制造的精密數字測量儀及國產 的一些專用測試儀表。測試時必須 確保稱重傳感器的每一根導線直接 接到測量儀表的各相應端口。
