快速物流(通關)地磅系統的設計
本文介紹了基于大宗物流稱重計量的地磅系統的設計，著重說明 了系統的整體布置、系統組成、技術指標、工作原理及流程等。在系統設計中，充分考慮 了進/出車輛流量、雷電的防護、24小時工作的可靠性、數據的安全性等實際情況。
1.引言
隨著經濟全球化和信息技術的迅速發展，社會 生產、物資流通、商品交易及其管理方式正在繼續 發生深刻的變革，現代物流已經在世界范圍內廣泛興起。
我公司根據電力、礦山、煤炭、港口以及城市垃 圾處理等大宗物資流通的行業，成功的開發出了快 速物流（通關）電子汽車衡系統。加快了物資流通， 提高了工作效率，并為企業ERP(Enterprise Resource Plan)提供及時準確的網絡信息。
針對城市垃圾處理行業，詳細介紹系統的整體 設計。

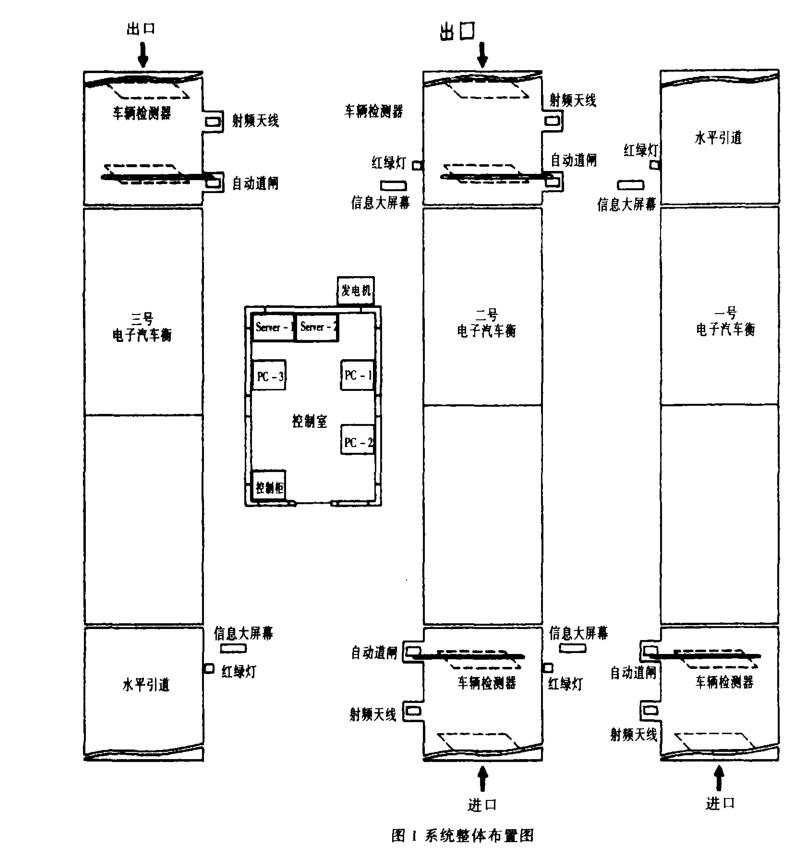

2.系統組成（圖1系統整體布置圖）
快速物流（通關）地磅系統主要由稱重 計量模塊、車輛射頻識別（RFID)模塊、出人管理控 制模塊、備用電源自動投入模塊、防雷保護模塊及 計算機網絡模塊等幾部分組成。
2.1稱重計量模塊
由3臺數字地磅(SCS-501-SZ)組成。 實現了數據的全數字化傳輸與處理，抗干擾能力 強，信號傳輸距離遠。在數字校準和日常維護方面 有獨特的優勢。
技術指標
.秤體尺寸：3. 5 x 14m ?最大秤量;50t
?最小秤量：400Kg ?分度值：20Kg ?準確度等級：靜態in
2.2車輛射頻識別模塊 由2臺美國AMTECH射頻讀寫器、4臺射頻天 線和非接觸式1C卡組成。車輛射頻識別能夠在潮 濕、震動、粉塵等惡劣環境條件下正常工作。
技術指標
?工作頻率:902 ~ 928MHz ?工作模式:跳頻(FHSS)
?通訊接口 ： 1個串行口 RS - 232或RS485 i個10M以太網口 ?讀卡速率：從單個標簽上識讀8Byte耗時
12ms
?識別距離:0~8m
?安裝方式;采用立柱或龍門架安裝方式
2.3出入管理控制模塊
由4臺自動道閘、4臺車輛檢測器、4組紅綠信 號燈以及4臺信息大屏幕組成。
2.3. 1自動道閘
?雙自鎖保護：能把桿身意外受力通過機箱卸 于地下，保護驅動中樞
?四桿連動機構:使閘桿能平穩、靈敏的進行勻 變速運動，無死角、反桿等問題
?防砸車功能:避免道閘和車輛受到損傷
2.3. 2車輛檢測器 自調范圍:20~ 1500uH 靈敏度；四級可調 感應頻率:12~18KH
2.3. 3紅綠信號燈 光源:超高亮度LED 使用壽命:10年 平均功率:10W 外型尺寸:<|)200miti
2.4信息大屏幕
顯示車輛的車號或卡號 顯示車輛的毛重或皮重數據 4計算機網絡模塊
2.4.1網絡硬件
3 臺工作站 DELL GX260(P41.6G/128M/ 40G/52X/100M NIC)
2 臺服務器 DELL PowerEdge2500(P 1 /
13G/512M/36G/雙電源 /
1 臺磁盤陣列 DELL PowerVault220s(RAID5
x36G)
1 臺交換機 3COM 3C16735
3臺UPS山特1KVA ?2臺UPS山特2KVA
3 臺打印機 EPSON LQ - 300K
2.4. 2網絡軟件
?操作系統 WINDOWS 2000 Advance Server ?網絡數據庫SQL Server 2000(中文版、 lOUsers)
?系統管理控制網絡應用軟件
2.5備用電源自動投入模塊
由于垃圾處理場 要求全大24小時運營， 必須保證整套系統不 停機工作，而垃圾處理 場大都位于偏僻郊區， 電網為三級負荷，因此 為系統配置了備用發 電機，并設計了備用電 源自動投人裝置。一旦 正常供電發生故障，備 用發電機自動啟動并 將穩定的電源投人到 系統中。
2.6 防雷保護模塊
如果垃圾處理場 處于雷區，必須采取措 施保證設備的安全。針 對直擊雷的破壞，采用 避雷網防雷裝置保護 地磅；針對感應 雷的過電壓，采用C級 避雷器和D級浪涌保 護器對電源進行二級
§ 防護口
3. 工作原理
3.1系統啟
系統啟動是指快速物流(通關)電子汽車衡系統 進入運行狀態。
?控制柜總電源通電
?電子汽車衡、計算機網絡設備及其他配套設 備分別通電
?運行系統管理控制網絡應用軟件
3. 2工作模式
根據進場/出場車輛流量的實際情況，可以實 現一進一出、兩進一出或一進兩出三種工作模式，實 現了各種資源的最佳配置。
3.3 車輛自動檢測
車輛檢測器不斷檢測兩個地感線圈的電感量的 變化,當第一個地感線圈探測到有車輛時，立即啟動 射頻讀寫器工作，當第二個地感線圈探測到車輛通 過后，控制道閘欄桿自動落下。
3. 4 車輛射頻識別
射頻讀卡器通過射頻天線發出微波査詢信號， 1C卡接受到查詢信號，立刻反射回微波應答信號， 應答信號攜帶著1C卡內部儲存的數據信息，經讀寫 器數據處理后，通過網卡或RS串行口傳輸給計箅 機網絡。
3.5進/出車輛控制
車輛識別成功后，PC控制道閘欄桿自動抬起； 在車輛通過后道閘欄桿自動落下，同時PC控制紅 燈點亮，指示司機停車計量。
稱重計量結束，PC控制紅燈熄滅,綠燈點亮，指 示重車可以進場或空車可以出場。
PC判斷車輛已經下衡后，自動控制綠燈熄滅。 然后進行下一輛車的計量工作。
3. 6 PC稱重管理
PC計算出車輛此次進/出與前次進/出的時間 間隔S，并將時間間隔S與設定的時間T(用戶可以 修改）相比較，如果S《T，則CRT窗口顯示報警，要 求進行處理，并填寫記錄。
PC將出場車輛的空車皮重W與設定的皮重P (用戶可以修改）相比較，如果W不在P的范圍內， 則CRT窗口顯示報警，要求進行處理，并填寫記 錄。
PC將有關信息數據處理后，按照要求的文件格 式和內容存儲到數據服務器。
PC將卡號、稱重數據的信息通過串口傳輸給信 息大屏幕，供司機觀察或核實。
3.7二次計量
通過對車輛進場的毛重計量和同一車輛出場的 皮重計量,作為一個有效的工作過程，并將進場和出 場的有關信息作為一個完整的資料保存。
3.8網絡信息共享
數據服務器、工作站和射頻讀寫器通過網絡設 備組成一個小型局域網（LAN),采用ClietU/Server (客戶端/服務器）工作模式，實現資源共享和數據 的集中管理。
兩臺服務器之間雙機實時熱備份，實現服務器 群集和磁盤陣列（RAID5)。在發生故障和計劃停機 時，保持客戶機對應用程序和資源的訪問，最大限度 的保證了系統的可靠性和數據的安全性。

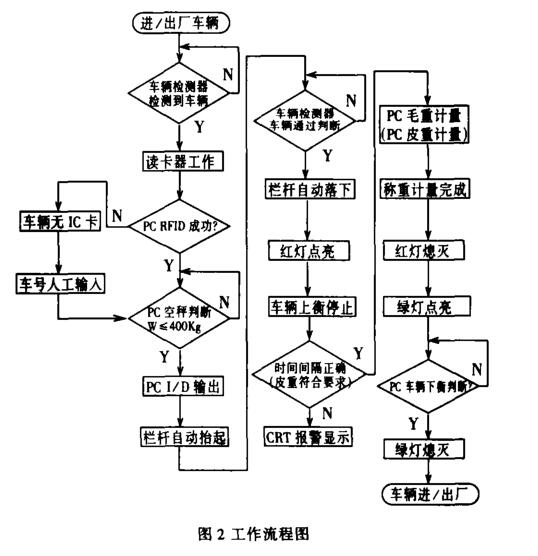

4.工作流程(圖2工作流程圖）。
5.結束語
環境保護已經成為當今社會發展的主題，城市 垃圾的有償處理、合理收費也被人們逐漸接受。在 廣州市、上海市和北京市的垃圾處理場，快速物流 (通關）電子汽車衡系統已經投入運營，取得了良好 的社會效益和經濟效益
