根據國家標準和計量檢定規程對地磅計量性能的要求，闡述了地磅的調整，常 見故障及維修方法。

隨著科學技術和國民經濟飛速發展，地磅作為一種計量快速準確，可靠性髙的計量器具，已廣 泛應用于工礦企業、商貿、倉儲等領域。在用戶使用地磅的過程中，為了確保其準確度，除了操作人員 嚴格遵守操作規程外，需要進行日常維修，必要時還 要進行調整、自檢。如果衡器操作維修人員，能根據 電子秤使用過程中出現的不正常現象，迅速排除故 障，從而保證電子衡器的正常使用，這在實際工作中 是十分必要的。本文根據國家標準和計量檢定規程對地磅計量性能的要求，結合實際工作經驗，談 談電子秤的調整、標定和維修。

1.對電子秤計量性能的要求

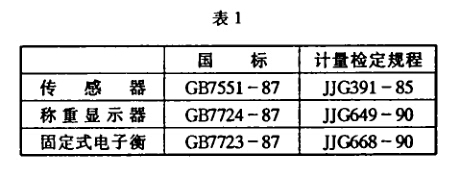

為了保證電子秤在流通領域中作為商貿結算使 用，國家對電子衡器產品有相應的技術要求和檢定規 程，如表1。

對用戶來說傳感器和顯示儀表是間接的，用戶直 接關心的是秤的整體的計量性能。根據GB7723—87 中規定作商貿結算的電子秤，其準確度必須達到DI級 或A級。Iff級是國際法制計量組織“0IML”中的m級 標準，它比A級更髙。國家規定對于進口的電子秤一 定要達到El級，國內生產的電子秤允許為A級。

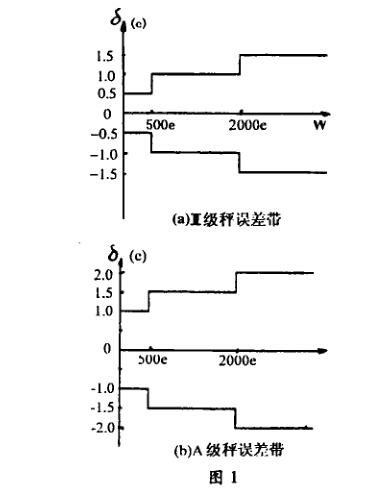

m級或A級是計量準確度的標準，也即電子衡器 的精度分三段誤差，如圖1。

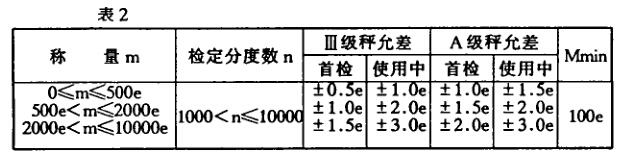

上述要求是指檢定時（首檢及修理后檢定）要求達 到的標準，在使用中允許放寬，見表2。

2.調整

為使地磅的準確度，穩定性等綜合性能達 到國家規定標準，對新安裝的地磅必須調整， 主要有以下幾項：

2.1機械部分。

包括傳感器的垂直度，水平限位器的軸間間隙， 秤臺與基礎引坡護邊之間的限位間隙等。

傳感器安裝于基礎板支撐面之上，支撐面的平面 水平度誤差，要求小于1/ 500、平面互相之間的高 度允差小于3mm,若水平度誤差較大就會使傳感器 受力軸線產生偏差，所以傳感器安裝要確保鋼球位 于彈性體球窩及上鋼球座中間，保證傳感器的垂直 受力。

水平限位器軸向間隙應合適。水平限位器應盡量 向平臺外緣靠，以減少受力，限位器的支座安裝髙度 應盡量降低，以增加強度。

秤臺與護邊之間的間隙按照國家標準規定在10~ 15mm,加裝限位器以后，限位間隙一般調整為3— 5mm,承重臺限位安裝應牢固。

2.2 傳感器的系數一致性調整

地磅通常由四支或六支傳感器組成，以四支傳 感器的汽車衡為例。如若四支傳感器的系數不一致，由于稱重時重物不一定在中心位置，這樣導致各個傳 感器受力不一致，而產生誤差。

設四個傳感器的系數分別為y,、y2、y3、重物 W放在承重臺上某一位置時，傳感器分別產生信號為 U|、U2、U3、114,總輸出信號 Uo = U丨 +U2 + U3 +U4/ 4 重物W放在承重臺另一位置時，各個傳感器的受 力發生變化，假設分別產生信號為U, +△…、u2 + A U2、U3 + A U3N U4 + a U4,總輸出 Uo = (Ul + 厶 111 + u2+ Au2+u3 + Au3 + U4 + Aiu) / 4,如果傳感器系數一 致性好，則厶U| + All2 +厶u3 +厶山=0

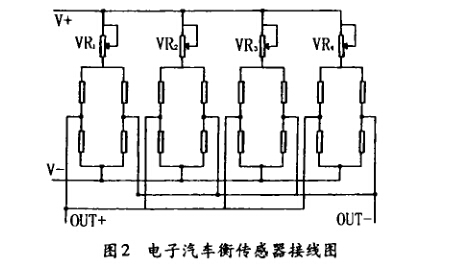

否則，上述算式將大于零或小于零，此時顯示器 顯示出對同一重物W所稱的重量不一樣，這是不允許 的。通常在選擇傳感器時，應盡量選用系數一致的傳 感器是困難的，因此，在接線盒內，每只傳感器的供 橋電源端串聯一支高穩定度的電位器VR,通過調整這 些電位器改變傳感器橋壓來調整其輸出U0,從而消除 偏載誤差，如圖2所示。

在實際調整過程中，分別在 每只傳感器對應位置放置重量 W, W = Mmax/ (n - 1), (n 為 傳感器的個數），然后調整接線 盒內電位器，使傳感器的輸出值 (即儀表顯示值）在允差范圍之 內，這也就是調整汽車衡的四角誤差。地磅的四角誤差都需反復進行幾次調整才能 得到最佳效果。

2.3標定

在系統安裝、調整、接線完畢，并能正常稱重顯 示后，就需要對電子秤進行標定，使之在整個稱量范 圍內的允差符合I級或A級標準。標定時，最好是用額定稱量一樣多的砝碼標定，當現場砝碼量不夠時， 根據JJG668—90規程規定，至少也要用滿量程的1/ 3砝碼，其余可用替代物進行。標定以后的電子秤， 才能達到準確計量的目的。

經過調整以后的地磅，應報請當地計量部 門進行首檢，檢定的依據就是JJG668—90,檢定的主 要內容有空秤、偏載、重復性、靜壓、超載、空秤回 檢等內容。經過檢定合格的電子秤，才能作為商貿秤 使用。

3.系統的故障判別及維修

在實際應用中，地磅一般都配有專門的 維修人員來對其進行日常維護。在地磅使用過程 中，秤體、傳感器、傳輸電纜及顯示儀表本身的故障 通常都是通過儀表顯示表現出來的。維護人員對地磅的日常修理是在熟悉電子秤的原理，掌握各部分的 測量方法的基礎進行的。一般根據故障現象，如無顯 示、不能進人稱重狀態、漂移、計量不準等等，來分 析判斷故障所在（電源、儀表、傳感器、傳輸電纜、秤 體的機械部分等等），再通過測試或檢查，進一步縮小 故障范圍，確信后予以更換或校正。在實際工作中， 有些故癉，企業的日常維護人員能夠自己排除，不能 排除的需請專業技術人員修理。修理時可自制一個可 以改變量程的模擬器，用模擬傳感信號輸人儀表，接 通電源，調整模擬器信號輸出范圍，使之與顯示儀表 相配。用模擬傳感器可以方便地測出儀表有無故障。

3.1開機后無顯示

此種現象，通常是電源部分出了故障。先檢查穩 壓器有無220V電壓輸出，再檢查儀表電源線、保險 管，若這幾部分都沒有問題，繼續檢查在儀表內部的 變壓器。按通電源用萬用表測變壓器次級是否有輸 出，若有輸出，繼續檢查整流電路和三端穩壓器及周 圍有關的元件。另外，顯示器必須有顯示驅動電壓才 能顯示，在進行電源板測試時，要注意這些問題。一 般的稱重儀表均有單獨的電源板，維修時應將電源板 與主電路板斷開，以防止故癉范圍進一步擴大。

3.2儀表開機后，自檢正常，但不能進入稱重狀 態，而是出全“8”或其它出錯信息，按“置零”鍵不 起作用

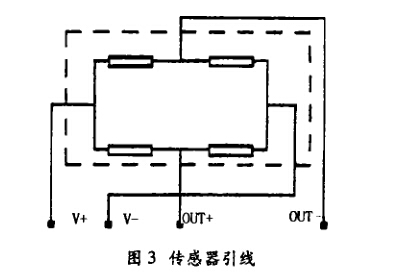

(1）傳輸電纜和傳感器本身有問題，可用萬用表按 以下步驟檢查：打開地磅接線盒，將各個傳感器的 引線斷開，斷開時記清焊點、色標，以便恢復。分別 檢查每支傳感器的阻抗對350Ω的傳感器，正常值為 Rl-2 = 360Ω、R3 -4*350Ω,其它線之間電阻約為 270Ω。對700Ω的傳感器正常值為R1-2~710(1、 R3-4?700Ω,其它線之間的電阻約為530Ω。

若所測電阻均正確，表明傳感引線和傳感器本身 未壞；若某一支不正常就查對應的傳感器引線，引線 沒有問題，故障就出在傳感器本身，需更換。

以上步驟檢查完畢后，將接線盒內引線恢復，測 電纜與儀表接線處，撥下儀表中傳感器輸人插頭，測 四個傳感器并聯后的輸人、輸出電阻，其阻值約為單 個傳感器輸人、輸出電阻的1/4左右（若用6支傳感 器，則阻值為單支的1/6),如果阻值不對，則表明 電纜線斷裂，可接好，但暴露于空中的接頭必須用套 管、絕緣膠帶等作為防雨、防潮密封。

（2）用戶在使用過程中未按操作規程操作、誤操作 導致原來設置的軟件程序被破壞，此時需要對儀表進 行初始化操作。

（3）儀表故障。用模擬器信號輸人，判斷儀表是否 正常。

3.3稱重數據不準或卸栽后顯示不回零

（1）電子秤長期使用，傳感器系數發生變化，或重 物處于承重臺上的不同位置時，稱重數據有較大誤 差，用戶可按步驟2中所述方法重新調整。

（2）線性不好。這一般是機械部分故障造成的，用 戶可仔細檢查傳感器位置是否偏離中心，水平限位器 是否脫落卡死、承重臺與底座或地基之間有無異物墊 上，秤臺與護邊是否相碰等。有時機械間隙過小，輕 載時稱重正確，重載時機械部分相碰稱重數據不準。 這些問題，用戶都可以及時檢查出并進行調整。

3.4儀表自檢正常，可稱重，但示值不穩定，漂移 嚴重

這是電子秤最常見的故障，造成示值不穩，漂移 的原因較多，主要有：

（1）電源電壓波動大，在儀表電源電網前方，可能 接有較大功率的感性負載，當這些負載啟動時，電網 電壓發生波動，造成儀表電源不穩，產生漂移。另外 電源電壓低于220V-15%也會產生嚴重漂移，解決方 法是加裝高精度穩壓電源，并將電壓調整在220V± 10%或15%以內。

（2）地線未接好。由于靜電存在，沒有可靠地接地 時，不能及時將靜電釋放出去，形成干擾源，造成儀 表漂移，嚴重時會燒壞儀表。所以地磅一定要有可 靠接地，使秤體與大地電位相等，消除靜電。地線、 屏蔽接地，能有效提高系統的抗干擾能力，保護儀 表，地磅要求單設地線，并預埋好，不能浮置，接 地電阻在3-5fl,地線可用銅網編織線，這樣可以避 免瞬同強電流產生集膚效應，而引起靜電不能快速釋 放。

（3）傳感器引線，傳輸電纜，按線盒等受潮而導致 絕緣電阻下降。正常時這些點對地電阻應大于 2 OOOMΩ。潮濕會引起信號線對外殼的阻抗下降，通 電時，傳感器輸出端對地分布電容增大，從而造成儀 表漂移。屬于接線受潮而造成的絕緣電阻下降，用戶 可用吹風機烤干排除。

（4）傳感器受損傷或傳輸電纜絕緣層破損，芯線間 的絕緣電阻下降，信號傳輸受損，嚴重影響秤的精度 和示值不穩，及時查出并修復。

（5）秤臺與引坡間隙縫中有垃圾或異物堆積，使秤 臺擺動時，輕度受阻，限位裝置損壞，連接件受損， 都可使儀表產生漂移。所以，一定要將秤臺周圍的環 境清理干凈，限位裝置要加防塵罩，對磨損件及時更 換。

（6）儀表故障，儀表模擬放大及A/D轉換部分受 潮或放大器性能變差，換上模擬傳感器輸人。若顯示 仍漂移，就肯定是儀表前置放大電路損壞，需專門檢 查放大電路單元。

儀表在標定方式下，產生出錯信息

(1)當最小分度值與最大秤量的組合方式使秤的分 辨率超過儀表最大顯示分辨率時，產生出錯信息，此 時需重新確認互相組合。

(2）零點不認可，可能是傳感器零點輸出超出儀表 要求的范圍，此時，可檢查秤臺上的重物和滿量程設 置有無問題。

(3)傳感器輸出靈敏度與顯示儀表的輸入最低靈敏 度不相符時，會出現出錯信息，此時，需檢查臺面上 的重物或滿量程的設定。
