寶鋼集團新疆八鋼公司目前共有12臺汽車衡，公司大部分進、出廠物資及部分中間產品的轉運都必須在磅站稱量后 轉運到下一個物流環節。本次改造涉及其中的8臺汽車衡。目前公司內汽車衡進行稱量管理的計算機系統以計量服務器為中 心，通過主干網連接司稱點計算機形成網絡，對用戶單位的過磅申請、各司稱點的磅單信息進行處理，匯總統計各磅站的稱量信 息。八鋼公司廠內物流信息化系統改造項目，是為了更好地滿足公司信息化發展的要求，提高物資計量自動化水平，消除人為因 素造成的計童異議和計量損失，同時又可以解決設備增多和減員增效的矛盾，優化和合理利用人力資源，因此決定實施遠程無人 值守計量方案。此方案可實現計量人員在計量監控中心就可遠程過衡，同時監控現場車輛上衡情況，數據上傳服務器。達到遠程 監視對講、如臨其境的設計要求，為實現高智能化的遠程計量打下堅實的基礎。

八鋼公司廠內物流信息化系統改造項目以集中監控系統 的實施為前提條件和有力支持。以達到通過信息化方式獲取 作為前提條件的無人值守磅房時車輛物資信息的目的。是利 用視頻監控、音頻對講、遠程控制、數據庫管理、同計算機網絡 技術相結合，建立集圖像、聲音、數據、現場設備于一體的遠程 稱重管理系統。實現多個衡器現場無人值守的計量方式和數 據網絡傳輸的實時計量。

1.智能地磅監控系統的必要性

本次改造的8臺汽車衡，目前將籌劃改造成無人值守智能 電子地磅。為了杜絕車輛稱重時作弊現象以及各種違規、違法 事件的發生，做好地磅安全防衛工作，所以對八鋼公司現有這8 臺地鎊進行聯網視頻監控是非常必要的。監控系統可以監督、 控制和記錄車輛稱重的整個過程，并隨時可以回放稱重的整個 過程。能夠及時發現問題，并向安全保衛部門報告做出相應的 反應,從而杜絕不法分子采取不正當手段徇私舞弊給企業造成 不必要的損失。對地磅數字監控系統的要求是系統可靠、穩 定，并且在事后可以保存下全部過程的圖像，作為重要資料 備查。

2.系統設計原則

在目前的計量管理信息化應用的基礎上，以保證系統的穩 定運行和物流效率不受大的影響為前提，統一實施司磅集中監 控子系統和智能司磅作業子系統,逐步實現無人值守磅房。根 據無人值守磅房的標準增加相關設備和功能,并遵循以準確 性、可靠性、安全性、高效性為目標的管理理念，推進無人值守 磅房的實施并且達到減員的目的。根據智能司鎊對于過磅委 托信息的及時性和網絡化的要求，與各上級系統和相關系統在 合理改造思路的指導下，按照實施磅房要求的節點進行配套改 造，滿足智能司磅系統的需要。同時，整個司磅系統必須保證 實時動態、功能統一、調度快捷的特點。

3.系統設計范圍

改造原計量管理信息系統，建立新的智能司磅系統。內含 兩個子系統:（1)智能司磅子系統。利用1C卡識別技術,使所 有的磅站具備智能司磅的功能，根據其作業的對象再分步實 施，最終實現司磅作業的智能化。（2)視頻監視子系統。在公 司內的8個磅上采用自動攝像、錄像技術實現，對司磅作業過 程實時監視，并進行過程存檔。

智能司磅系統架構

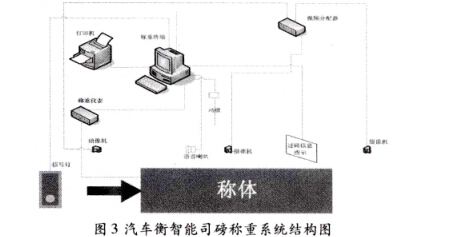

汽車衡司磅稱重系統本次考慮8個汽車衡，在每個磅站設 置信號燈、1C讀卡設備、LED顯示屏、語音對講系統設備通過 這些設備檢測到的信息形成相關聯動動作及提示信息，達到鎊 站無人化的要求。

(1)語音對講設備。在每個磅站放置一個揚聲喇叭，由管 理工作站通過揚聲器將需要發出的各種提示聲音從喇叭中發 出，為駕駛司機提供信息。（2)信號燈。在每個磅秤前端放置 一個紅綠信號燈，信號燈由管理工作站上的管理軟件控制。當 管理軟件接收到車輛進人磅秤的信號后信號燈亮紅燈來告知 后面的車輛停止進入磅秤,當系統軟件接收到車輛離開磅秤的 信號后信號燈亮綠燈來告知后面的車輛開始進人磅秤。

4.汽車衡司磅軟件主要功能

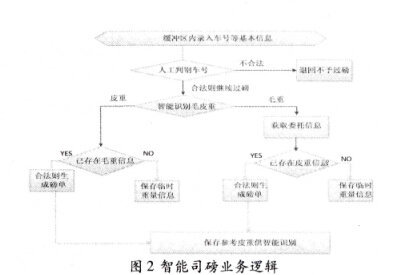

系統充分整合汽車衡等計量設備，利用分布式網絡等技 術，構建遠程可操控計量管理系統，并且對每個計量點安裝多 臺全方位的視頻監控設備，完成計量過程的監控，輔助操作員 完成計量任務，最終實現計量員在遠程計量監控中心進行統一 調度、分配、接管計量任務。同時,建立一套獨立的計量系統, 與公司其他信息化系統達到數據交互。系統由業務終端、視頻 監控系統、遠程操作平臺組成。車輛統一發放1C卡，進出廠持卡計量。汽車衡終端產生計量任務通過消息發送給遠程應用 服務器，采用隨機分配的原則將任務平均分配給遠程操作人員 進行處理。遠程操作人員通過視頻監控系統，可以察看現場情 況，并可以通過網絡進行語音對話。遠程計量任務完成，提示 司機計量完成。計量調度人員可通過視頻監控系統和系統綜 合數據查詢對整個計量系統以及部分物流情況進行全局把握。

5.監控聯網系統架構

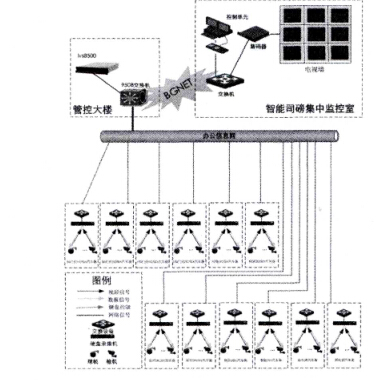

監控子系統聯網是充分利用八鋼辦公信息網現有網絡資 源,在每個磅點增加或升級網絡設備進行組網，并將每個磅點 的監控畫面接人八鋼公司IVS8500視頻監控平臺，在智能司磅 監控中心實現集中監控顯示。具體示意如下圖：

5. 1網絡改造

依托辦公網可以節省很大開支,但由于視頻流量大會對辦 公網絡負載造成一定的壓力，不利于智能地磅的可靠運行。另 外，八鋼公司地磅網絡接人點，均在辦公網樹狀結構的最末端， 中間節點繁多，故障率較高，難以保證網絡無間斷運行。鑒于 此種現狀,我們針對各鎊點網絡接人以及主干節點做以網絡升 級改造。

5.2參考資料及技術規范標準

GB50348-2004

GA/T75-94

GA308-2001

GA/T367-2001

GB/16796

《安全防范工程技術規范》

《安全防范工程程序與要求》

《安全防范系統驗收規則》

《視頻安防監控系統技術要求》

《安全防范報警設備安全要求和試驗方

《安全技術防范防雷設計規范》
