地磅計量自動化系統在查找計量裝置故障的應用

近些年來，隨著社會進步以及經濟發展，我國基礎建設發展步伐逐步加快，呈現出日趨網絡化及復雜化的態勢，本文就地磅計量自動化系統在查找計量裝置故障中的應用進行簡要探討，目的在于充分確保系統計量自身公平性。

1  前 言

目前，線損分析工作如火如荼進行，相關部門就計量自動化系統采集而來的數據及時準確性提出更精確要求。 在此注意， 計量裝置可靠運作可謂是確保系統數據及時準確的關鍵性前提。 因此，盡量早地發現并科學處理所存在故障問題是確保計量裝置安全工作的重要舉措， 立足計量自動化系統運用實現計量裝置故障查找已然成為大勢所趨，應用意義深遠。

2  簡析計量自動化系統的構成及功能

2.1  構 成

縱觀可知，計量自動化系統是采集以及監測、統計以及分析變電站、公變、電廠、專變、低壓用戶等發電側以及配電側、供電側以及售電側電能量等相關數據信息的系統。 該系統集計量以及采集、自動化技術以及通訊等功能于一身，由系統主站、計量自動化終端和通信通道共同組成計量自動化系統，涵蓋配變監測及電能量計量遙測、 低壓集抄及負荷管理等多元化模塊內容。 由此可知，計量自動化系統是由配電監測系統及變電站遙測系統、 低壓集抄系統及大用戶負荷管理系統所構成的。 該系統全面覆蓋負控及廠站、低壓集抄及配變對應計量點。 因此，能夠通過對計量自動化系統的合理運用，針對計量裝置實時數據展開詳細采集與細化分析， 并認真作出總結判斷，力求將所存在計量故障及時查找出來。

2.2  功 能

計量自動化系統自身主要功能在于， 通過包括調度數據網、GPRS、 電力線等信號通道將電能表進行存儲的具體數據向后臺主站展開傳輸， 進而從工作站計算機設備中便能查閱電能表實際運行數據。 這個系統對于人工現場抄表作業有著良好替代，同時可有效存儲并計算分析相關數據信息。 主站系統立足 RTU 針對電站電表瞬時量以及電能量、需求量等具體的電力網絡數據進行合理采集，并確保采集、傳輸及傳輸過程的自動完成以及可靠準確、靈活不丟失，其對應功能為：①針對計量裝置實際運行狀態、 計量缺陷與運行故障等信息展開合理監測；②統計分析電能量、線損及其小指標，統計分析電網線損中分區以及分壓、分線等，分析計算母線不平衡電量以及變壓器損耗電量；③全面實現電量越限以及失壓斷相、采集異常以及變壓器變損越限、母線不平衡等報警；④針對功率因素以及電壓合格率展開科學合理地統計分析； ⑤具備數據

web 瀏覽功能，同時能夠實現對企業內相關系統集成的支持 ；⑥可統計結算分時段與分費率電能；⑦針對 SCADA 接口進行有效提供，并能夠做到對旁路事件的正確導入。

3 概述計量自動化系統在查找計量裝置故障的應用

3.1  在電表表碼不進情況中的應用

日常運行時，時常會出現因為電表故障因素的存在，造成電表表碼不進，但是用戶依舊可實現正常用電，導致從電表產生故障問題至電表恢復正常運行這個時間段中難以準確計量到具體的供電電能，實際工作中，此類問題難以被發現，加大企業損失，同時未能準確找出故障發生點，僅僅是依賴推算，使得相關工作開展備受爭議且困難重重。 基于此，運用計量自動化系統進行實時監測， 則能夠將電表故障發生時間點以及電表運行恢復時間點準確確定下來，促使推算更為科學合理，所得應退補電量數據更為精確。

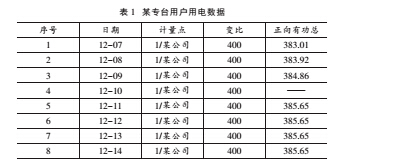

實例分析，在某年 12 月 10 日，某專臺變壓器用戶表計量裝置發生故障問題， 供電企業員工基于計量自動化系統應用及時發現問題， 表 1 展示的是該專臺用戶負控表日用電數據信息，其中，正向有功總主要指的是正向有功總電量，也就是指抄表工作者各月進行抄錄的表碼， 立足于此能夠實現對用戶各月實際用電量的合理計算。 查閱上表不難發現，12 月 10 日電表電碼存在缺失情況，正向有功數據發生溢出，在此之前表碼均處于正常進碼狀態。 工作人員及時發現這一異常狀況，其在觀察這個用戶監測表數據之后發現對應表碼始終不正常進碼， 由此推斷負控表產生故障， 針對電表裝置進行更換之后，其恢復正常運行狀態。 若是尚未采用計量自動化系統，則難以及時發現問題所在（負控表因為故障造成表碼不進，用戶端卻依然能夠正常用電），必然會讓供電企業蒙受損失。 結合表 1，因為電表故障問題使得 12 月 10 日缺失表碼，進而能夠確定故障發生時間， 讓供電企業員工準確擁有十分確切的故障形成日期與運行恢復日期，使之將故障時間確定下來，針對所需追補的電量展開準確計算。 若是運用傳統意義上的營銷方式發現問題，則難以將確切故障日期確定下來，僅通過推算就用戶追捕電量實施計算，時常催發爭議，對相關工作開展造成消極影響。

3.2  在計量裝置產生電壓故障中的應用

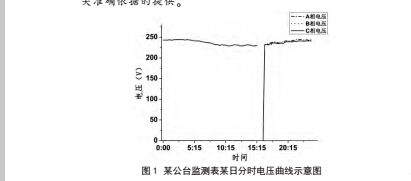

縱觀整個電網運行進程， 因為就電表進行有效連接的電壓回路出現松動以及接觸不良、老化等問題，則會導致回路電壓值低于正常值，此類狀態被稱作為電表失壓情況。 立足計量自動化系統進行實時監測， 對于異常情況能夠起到及時發現的作用，并快速采取有效處理措施，盡可能為退補電量進行相關準確依據的提供

3.3  在計量裝存在失流情況中的應用

在實際的電力網絡運行過程中， 因為針對電表進行連接的電流回路發生脫落及接線松動、表腳燒壞、老化等問題，催發一系列多相或者是單相電流失流狀況，立足這一情形，若是采用傳統意義上的營銷方式則難以及時找出異常問題， 進而未能將異常發生時間準確確定， 導致電量退補工作開展困難重重。 基于計量自動化系統合理運用以后，因為系統將每十五分鐘作為周期針對具體信息進行采集， 同時實時監測電表用電信息，準確確定異常發現及發生時間，可將此作為準確依據實現對退補電量的合理推算。

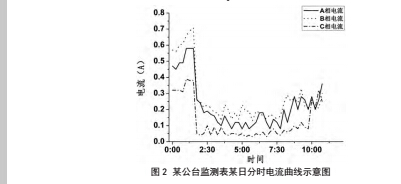

實例分析， 某日， 發現某公臺監測表中出現 C 相失流狀況，圖 2 為當日電流曲線分時圖，如圖 2 所示，當日 0 時 C 相曲線遠低于 A、B 相電流曲線，相關工作者立足對該臺以往電流曲線圖的全面觀察， 發現 C 電流曲線正常時通常不會低于A、B 相電流運行的，通過專員現場檢查，找出 C 相電流線出現松動導致異常發生，其在當日上午十點將故障處理完畢，裝置運行正常， 結合圖 2，C 相電流曲線于 10 時開始出現顯著上升，而后趨于正常。

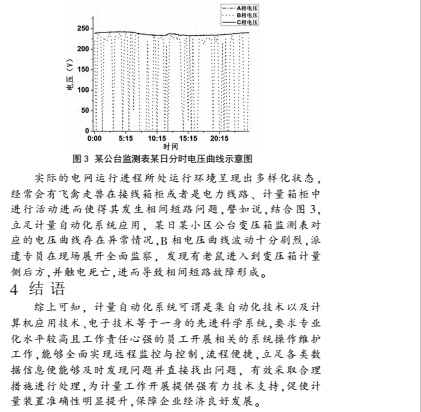

3.4  在其他情況中的應用
